Vad är en plan strålelastcell?

Hur fungerar en plan balk lastcell?

Plana balk lastceller fungerar baserat på elasticitetsprincipen, där materialet deformeras under inflytande av en applicerad last eller kraft. Deformationen är typiskt mycket liten och knappt synlig för det mänskliga ögat.

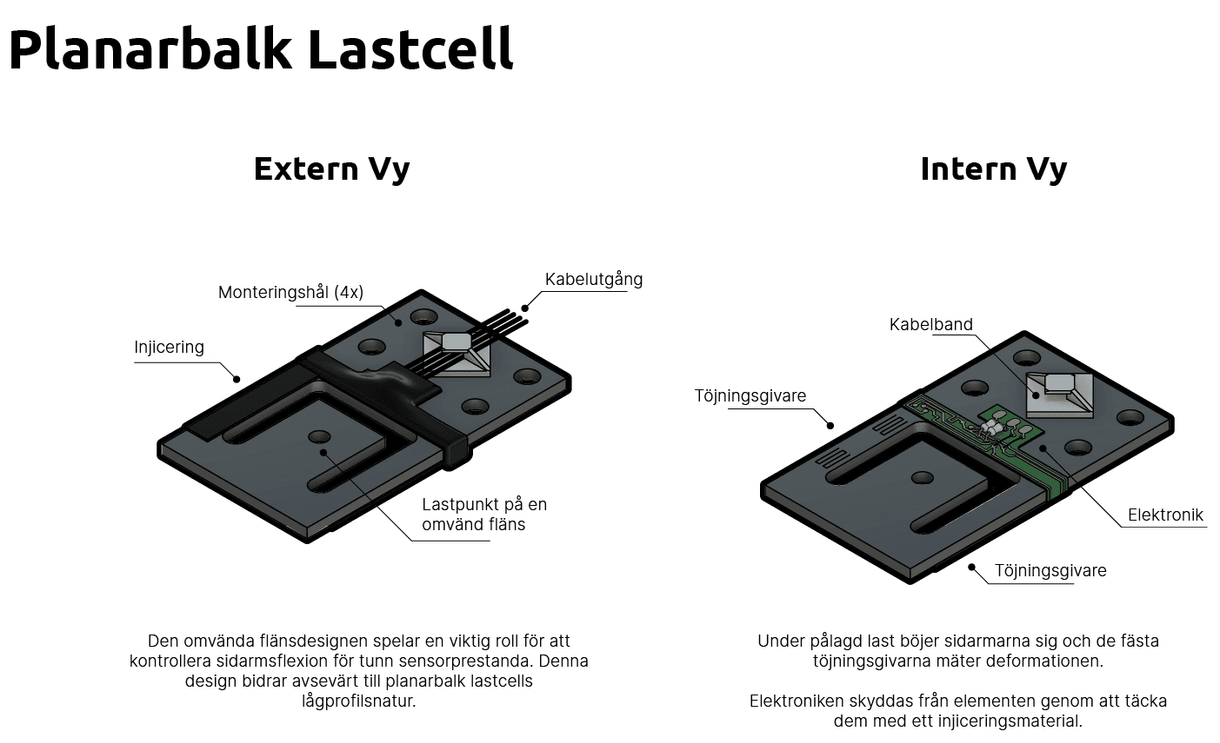

Kärnkomponenten i en plan balk lastcell är töjningsmätaren, en elektriskt ledande anordning som ändrar sin elektriska resistans när den utsätts för töjning. När en kraft utövas på lastcellen deformeras också töjningsmätarna - som är fast bundna till lastcellen. Denna deformation ändrar i sin tur den elektriska resistansen hos töjningsmätarna. Viktigt är att förändringen i resistans är direkt proportionell mot mängden töjning, det vill säga den vikt eller kraft som appliceras.

Dessa förändringar i resistans kan noggrant mätas genom medföljande elektroniska komponenter. Avläsningarna omvandlas sedan till en utsignal, som kan bearbetas vidare och översättas till en vikt- eller kraftmätning.

Typer av plana balk lastceller

Plana balk lastceller har oftast en fast design, men skillnader i design gör att sensorn kan användas i olika situationer. Skillnaderna resulterar i följande typer:

• Standard Plana Balk Lastceller: Dessa är den vanligaste typen av plana balk lastceller och har en standardiserad storlek och kapacitet. De används i en rad allmänna vågningstillämpningar, inklusive detaljhandelsskalor, medicinska skalor och postskalor.
• Miniatyr Plana Balk Lastceller: Miniatyrlastceller är kompakta och lätta, vilket gör dem idealiska för tillämpningar där utrymme är en bristvara eller där en minimal inverkan på den mekaniska designen krävs. De används vanligtvis i medicinska apparater, bärbar utrustning och småskaliga laboratorieapparater.
• Högkapacitets Plana Balk Lastceller: Dessa lastceller är utformade för att hantera större laster och används ofta i industriella tillämpningar. De har en robust konstruktion för att klara av kraven från tunga användningar.
• Specialdesignade Plana Balk Lastceller: Dessa lastceller är designade och tillverkade för att möta specifika kundkrav. Detta kan inkludera unik storlek, form, kapacitet eller behov av miljöskydd. De används vanligtvis i specialiserade tillämpningar där standardprodukter inte skulle räcka.

Typiska tillämpningar av plana balk lastceller

• Detaljhandelsskalor: Plana balk lastceller är ofta det föredragna valet för detaljhandelsskalor på grund av deras lågprofildesign och höga precision, kombinerat med relativt låga kostnader.
• Medicinsk utrustning: I medicinindustrin, där precision och utrymmesbegränsningar är kritiska faktorer, används plana balk lastceller i olika typer av utrustning, inklusive system för patientvägning och medicinska infusionpumpar.
• Post och paketvägning: Plana balk lastceller används i postskalor och paketvägningssystem för deras förmåga att ge exakta avläsningar och deras smala formfaktor.
• Flygplatsbagagevågar: Den robusta designen och höga kapaciteten hos plana balk lastceller gör dem idealiska för flygplatsbagagevågar, som behöver tåla tunga laster och frekvent användning.
• Industriella vägningsplattformar: Plana balk lastceller används i industriella tillämpningar där stora plattformsskalor krävs. Sensorns robusta natur tillåter tung, industriell användning.

Dessa typiska tillämpningar återspeglar mångsidigheten och höga prestandan hos plana balk lastceller, vilket belyser deras nyckelroll i olika industrier där exakt viktmätning är kritisk.
