Was ist eine Planar Beam Wägezelle?

Wie funktioniert eine Planar Beam Wägezelle?

Planar Beam Wägezellen arbeiten nach dem Prinzip der Elastizität, bei dem das Material unter dem Einfluss einer aufgebrachten Last oder Kraft verformt wird. Die Verformung ist typischerweise minimal und kaum mit dem menschlichen Auge zu erkennen.

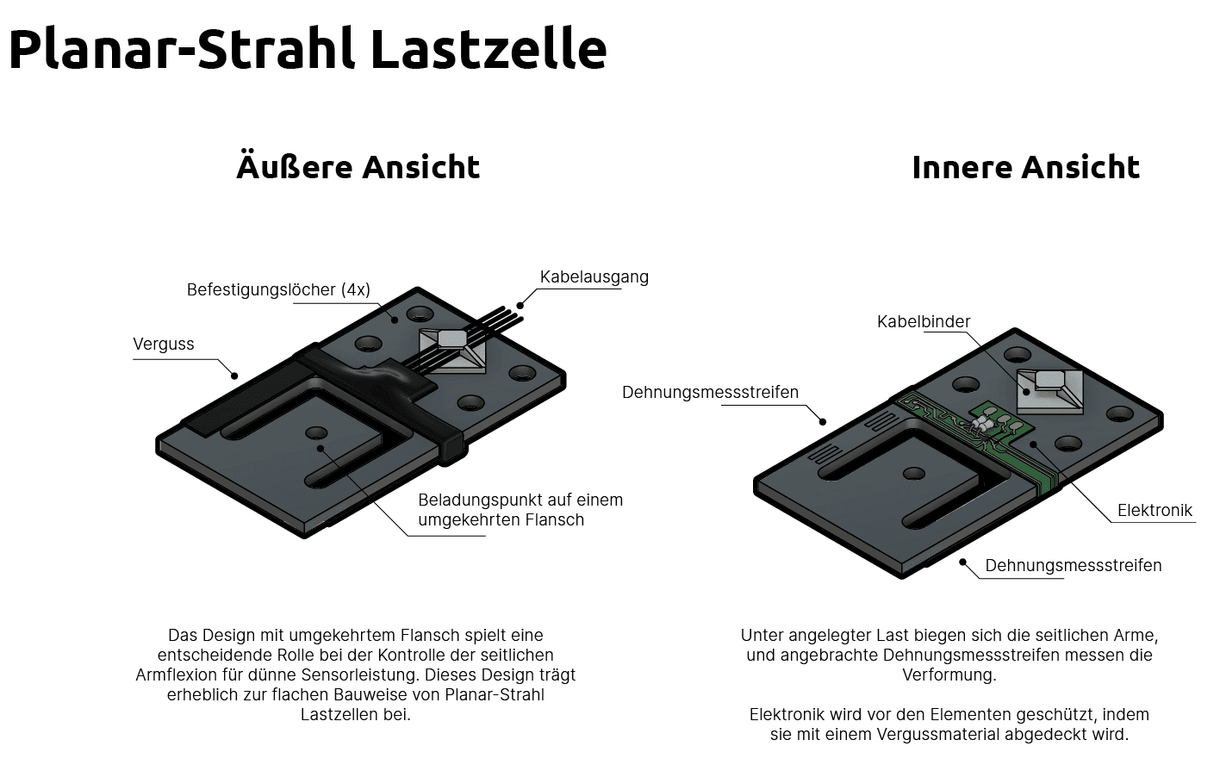

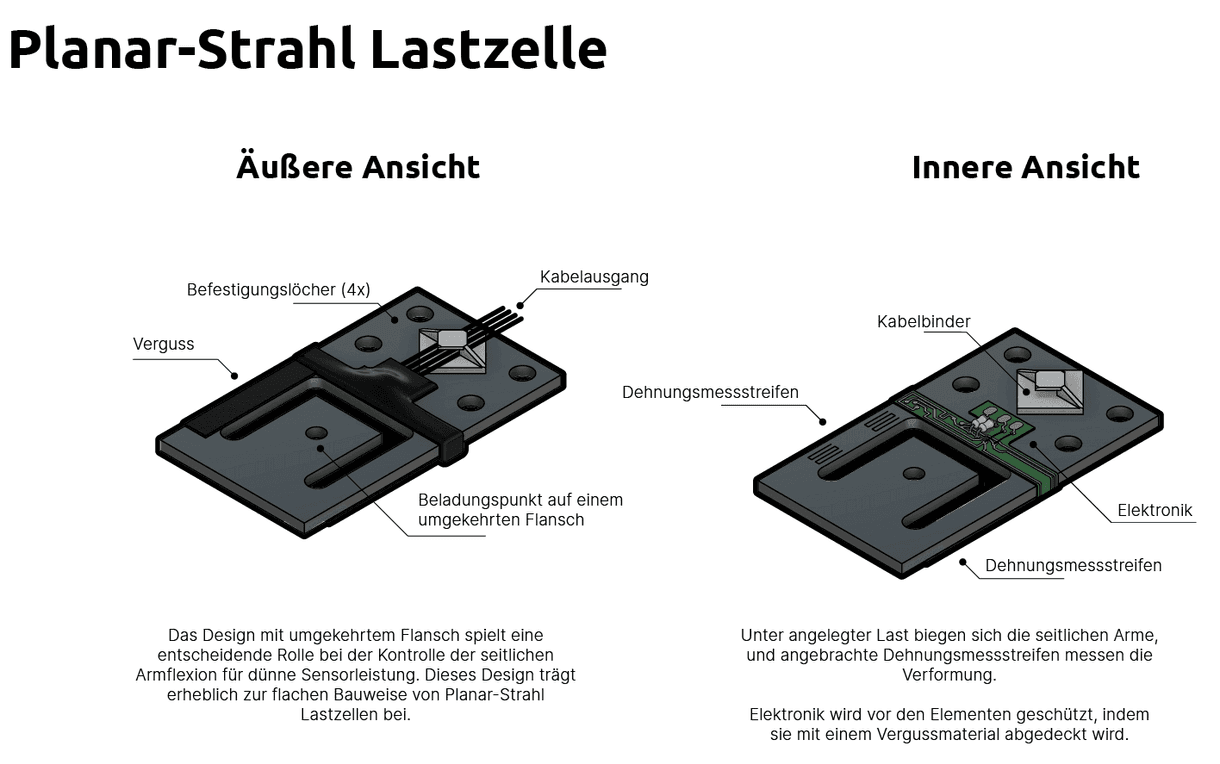

Der Kernbestandteil einer Planar Beam Wägezelle ist der Dehnungsmessstreifen, ein elektrisch leitfähiges Bauteil, das seinen elektrischen Widerstand ändert, wenn es einer Belastung ausgesetzt wird. Wenn eine Kraft auf die Wägezelle ausgeübt wird, verformen sich auch die Dehnungsmessstreifen, die fest mit der Wägezelle verbunden sind. Diese Verformung ändert wiederum den elektrischen Widerstand der Dehnungsmessstreifen. Wichtig ist, dass die Änderung des Widerstands direkt proportional zur Menge der Dehnung ist, d.h. dem Gewicht oder der aufgebrachten Kraft.

Diese Änderungen im Widerstand können durchdie zugehörigen elektronischen Bauteile genau gemessen werden. Die Messungen werden dann in ein Ausgangssignal umgewandelt, das weiterverarbeitet und in eine Gewichts- oder Kraftmessung übersetzt werden kann.

Arten von Planar Beam Wägezellen

Planar Beam Wägezellen haben normalerweise ein festes Design, jedoch erlauben Unterschiede im Design, dass der Sensor in verschiedenen Situationen verwendet werden kann. Diese Unterschiede führen zu folgenden Typen:

• Standard Planar Beam Wägezelle: Diese sind die am häufigsten vorkommende Art von Planar Beam Wägezellen und haben eine standardisierte Größe und Kapazität. Sie werden in einer Vielzahl von allgemeinen Wiegeanwendungen verwendet, einschließlich Einzelhandelswaagen, medizinischen Waagen und Postwaagen.
• Miniatur Planar Beam Wägezellen: Miniatur-Planar Beam Wägezellen sind kompakt und leicht und daher ideal für Anwendungen, bei denen der Platz begrenzt ist oder wo ein minimaler Wirkung auf das mechanische Design erforderlich ist. Sie werden typischerweise in medizinischen Geräten, tragbaren Geräten und kleinen Laboreinrichtungen verwendet.
• Hochkapazitäts-Planar Beam Wägezellen: Diese Wägezellen sind darauf ausgelegt, größere Lasten zu bewältigen und werden oft in industriellen Anwendungen verwendet. Sie haben eine robuste Bauweise, um den Anforderungen des schweren Einsatzes standzuhalten.
• Kundenspezifische Planar Beam Wägezellen: Kundenspezifische Planar Beam Wägezellen werden nach spezifischen Kundenanforderungen entworfen und hergestellt. Dies könnte einzigartige Größe, Form, Kapazität oder Umgebungsbedingungen beinhalten. Sie werden normalerweise in spezialisierten Anwendungen verwendet, wo Standardprodukte nicht ausreichen.

Planar Beam Wägezellen, haben sich aufgrund ihrer einzigartigen Struktur und hohen Leistung, in zahlreichen Branchen durchgesetzt und bleiben eine bevorzugte Wahl für verschiedene Wiegeanwendungen.

Typische Anwendungen von Planar Beam Wägezellen

• Einzelhandelswaagen: Planar Beam Load Cells sind oft die bevorzugte Wahl für Einzelhandelswaagen aufgrund ihres flachen Bauweise und ihrer hohen Präzision, kombiniert mit relativ niedrigen Kosten.
• Medizinische Geräte: In der Medizinbranche, wo Präzision und Platzbeschränkungen kritische Faktoren sind, werden Planar Beam Wägezellen in verschiedenen Arten von Geräten verwendet, einschließlich Patientenwiegesystemen und medizinischen Infusionspumpen.
• Post- und Paketwaage: Planar Beam Wägezellen werden in Postwaagen und Paketwiegesystemen eingesetzt, da sie genaue Messwerte liefern und sich durch ihren schlanken Bauform gut in das Design dieser Waagen einfügen.
• Flughafengepäckwaagen: Das robuste Design und die hohe Kapazität von Planar Beam Wägezellen machen sie ideal für Flughafengepäckwaagen, die schweren Lasten und häufigem Gebrauch standhalten müssen.
• Industrielle Wiegeplattformen: Planar Beam Wägezellen werden in industriellen Anwendungen verwendet, bei denen große Plattformwaagen erforderlich sind. Die robuste Beschaffenheit des Sensors ermöglicht den schweren, industriellen Einsatz.

Diese typischen Anwendungen spiegeln die Vielseitigkeit und hohe Leistung von Planar Beam Wägezellen wider und heben ihre Schlüsselrolle in verschiedenen Branchen hervor, in denen präzise Gewichtsmessung entscheidend ist.
