O que é uma Célula de Carga de Viga Plana?

Como Funciona uma Célula de Carga de Viga Plana?

As células de carga de viga plana operam com base no princípio da elasticidade, onde o material se deforma sob a influência de uma carga ou força aplicada. A deformação é tipicamente mínima e quase imperceptível ao olho humano.

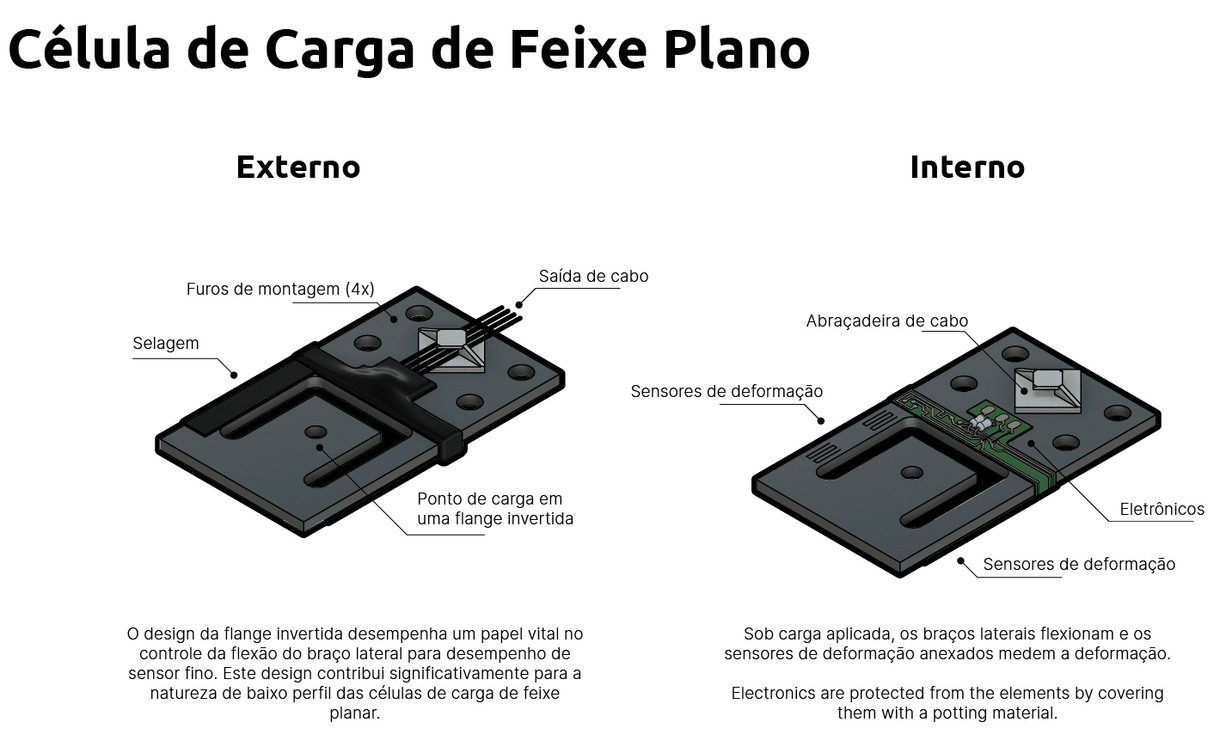

O componente principal de uma célula de carga de viga plana é o extensômetro, um dispositivo eletricamente condutivo que altera sua resistência elétrica quando submetido a uma tensão. Quando uma força é exercida sobre a célula de carga, os extensômetros - firmemente ligados à célula de carga - também se deformam. Essa deformação, por sua vez, altera a resistência elétrica dos extensômetros. Importante, a mudança na resistência é diretamente proporcional à quantidade de tensão, ou seja, o peso ou força aplicada.

Essas mudanças na resistência podem ser medidas com precisão através de componentes eletrônicos acompanhantes. As leituras são então convertidas em um sinal de saída, que pode ser processado ainda mais e traduzido em uma medição de peso ou força.


Tipos de Células de Carga de Viga Plana

Células de carga de viga plana geralmente têm um design fixo, no entanto, diferenças no design permitem que o sensor seja usado em diferentes situações. As diferenças resultam nos seguintes tipos:

• Células de Carga de Viga Plana Padrão: Estas são o tipo mais comum de células de carga de viga plana e têm um tamanho e capacidade padronizados. São usadas em uma ampla variedade de aplicações de pesagem geral, incluindo balanças de varejo, balanças médicas e balanças postais.
• Células de Carga de Viga Plana Miniatura: Células de carga de viga plana miniatura são compactas e leves, tornando-as ideais para aplicações onde o espaço é escasso ou onde um impacto mínimo no design mecânico é necessário. Elas são normalmente usadas em dispositivos médicos, equipamentos portáteis e aparelhos de laboratório de pequena escala.
• Células de Carga de Viga Plana de Alta Capacidade: Estas células de carga são projetadas para lidar com cargas maiores e são frequentemente usadas em aplicações industriais. Elas têm uma construção robusta para resistir aos rigores do uso pesado.
• Células de Carga de Viga Plana Personalizadas: Células de carga de viga plana personalizadas são projetadas e fabricadas para atender a requisitos específicos do cliente. Isso pode incluir tamanho, forma, capacidade ou necessidades de proteção ambiental exclusivas. Elas são tipicamente usadas em aplicações especializadas onde produtos de prateleira podem não ser suficientes.

Devido à sua estrutura única e alto desempenho, as células de carga de viga plana ganharam prevalência em diversas indústrias e continuam a ser uma escolha principal para várias aplicações de pesagem.



Aplicações Típicas de Células de Carga de Viga Plana

• Balanças de Varejo: Células de carga de viga plana são frequentemente a escolha preferida para balanças de varejo devido ao seu design de perfil baixo e alta precisão, combinados com um custo relativamente baixo.
• Equipamento Médico: Na indústria médica, onde a precisão e as restrições de espaço são fatores críticos, células de carga de viga plana são usadas em vários tipos de equipamentos, incluindo sistemas de pesagem de pacientes e bombas de infusão médica.
• Pesagem de Correio e Encomendas: Células de carga de viga plana são usadas em balanças postais e sistemas de pesagem de encomendas pela sua capacidade de fornecer leituras precisas e seu formato esbelto, que se encaixa bem no design dessas balanças.
• Balanças de Bagagem de Aeroporto: O design robusto e a alta capacidade de células de carga de viga plana as tornam ideais para balanças de bagagem de aeroporto, que precisam suportar cargas pesadas e uso frequente.
• Plataformas de Pesagem Industriais: Células de carga de viga plana são usadas em aplicações industriais onde grandes plataformas de pesagem são necessárias. A natureza robusta do sensor permite um uso industrial pesado.

Essas aplicações típicas refletem a versatilidade e o alto desempenho das células de carga de viga plana, destacando seu papel fundamental em diversas indústrias onde a medição precisa do peso é crítica.
