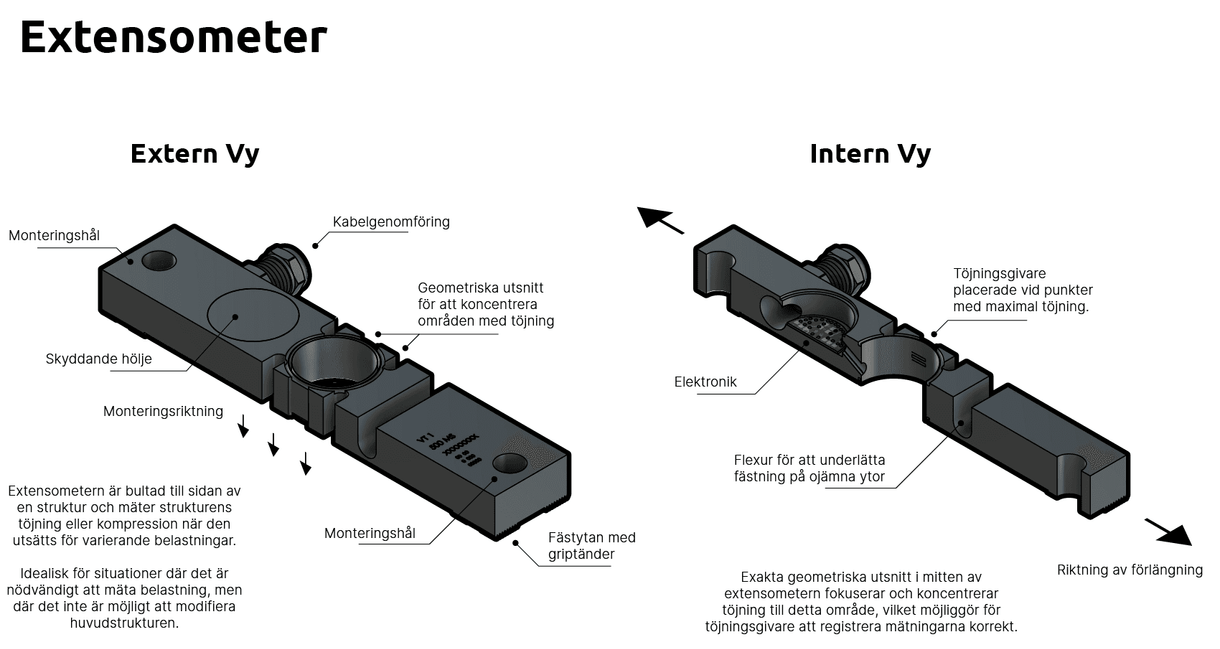

Vad är en Extensometer?

Hur Fungerar en Extensometer?

Extensometrar är konstruerade för att mäta minimala längdförändringar, med vissa typer som kan mäta förändringar mindre än en miljondels tum. Den grundläggande funktionen hos en extensometer innefattar en känslig enhet som mäter ändringen i avstånd mellan två punkter, som vanligtvis är fästa vid materialet som testas.

Typer av Extensometrar

När du börjar utforska extensometrar kommer du att hitta många olika typer. Varje typ är speciellt framtagen för att fungera bäst under vissa förhållanden och för specifika behov. Låt oss nu titta på de främsta typerna av extensometrar för att bättre förstå hur de utför sitt arbete.

• Kontakt-Extensometer: Kontakt-extensometrar fästs fysiskt på provet som testas, och mäter direkt längdförändringarna när provet deformeras.
• Laser-Extensometer: Icke-kontakt extensometrar använder visuella eller lasermetoder för att mäta deformation utan att fysiskt fästa vid provet. Detta är särskilt användbart i tillämpningar med hög temperatur eller hög töjning, där kontakt med provet kan kompromettera testresultaten.
• Video-Extensometer: En typ av icke-kontakt extensometer, video-extensometrar använder en serie kameror för att spåra rörelsen av markörer på provet under testet, och ger mycket noggranna mätningar av töjning.
• Clip-On Extensometer: Clip-on extensometrar är en typ av kontakt-extensometer som enkelt fästs på testprovet. De används ofta för standard dragprov och är utformade för att mäta axiella töjningar på ett testprov.

Användningsområden för Extensometrar

Extensometrar spelar en central roll inom många sektorer, från flyg- och tillverkningsindustrin till byggande och fordonssystem för vägning, och hjälper till att utvärdera mekaniska egenskaper såsom belastning, innehåll i behållare eller fordon och strukturers tillstånd.

Vanliga användningsområden inkluderar:

• Byggande: Extensometrar är oumbärliga för att bedöma hur strukturer deformeras under belastning, vilket stärker säkerheten och hållbarheten hos konstruktioner såsom byggnader och broar.
• Flygindustri: De är avgörande för att testa motståndskraft och smidighet hos olika material under varierande förhållanden, och säkerställer lämplighet för flyg- och rymdfart.
• Tillverkning & Forskning: I tillverknings- och forskningsinstitutioner utgör extensometrar grunden för att försäkra produktkvalitet och strukturell integritet, och tillhandahåller nödvändig data för design och processkontroll.
• Fordonssystem för Vägning ombord: En extensometer spelar en avgörande roll i system för fordonssystem för vägning ombord, genom att översätta töjningen som ett fordons struktur upplever till viktläsningar. Detta är ovärderligt för realtidsövervakning av lastvikten, vilket undviker överlastning, förbättrar logistisk effektivitet och säkerställer efterlevnad av fordonsviktsregleringar.
• Silo-Mätning: Extensometrar används också allmänt för silomätning inom jordbruks- och industrisektorer. De övervakar töjningen inom silostrukturen på grund av materialbelastning, vilket möjliggör en noggrann uppskattning av mängden lagrat material. Detta säkerställer effektiv lagerhantering och bidrar till upptäckt av eventuella strukturella problem med silon, vilket ökar operativ säkerhet och effektivitet.

Välj Rätt Extensometer

The choice of the right extensometer is dependent on multiple factors such as the material being tested, the expected degree of deformation, the environmental conditions, and the desired accuracy of the measurements.

At Flintec, we offer a range of extensometers that can be used within various industrial applications. We are also able to develop customised extensometers, developed to meet your exacting needs.
