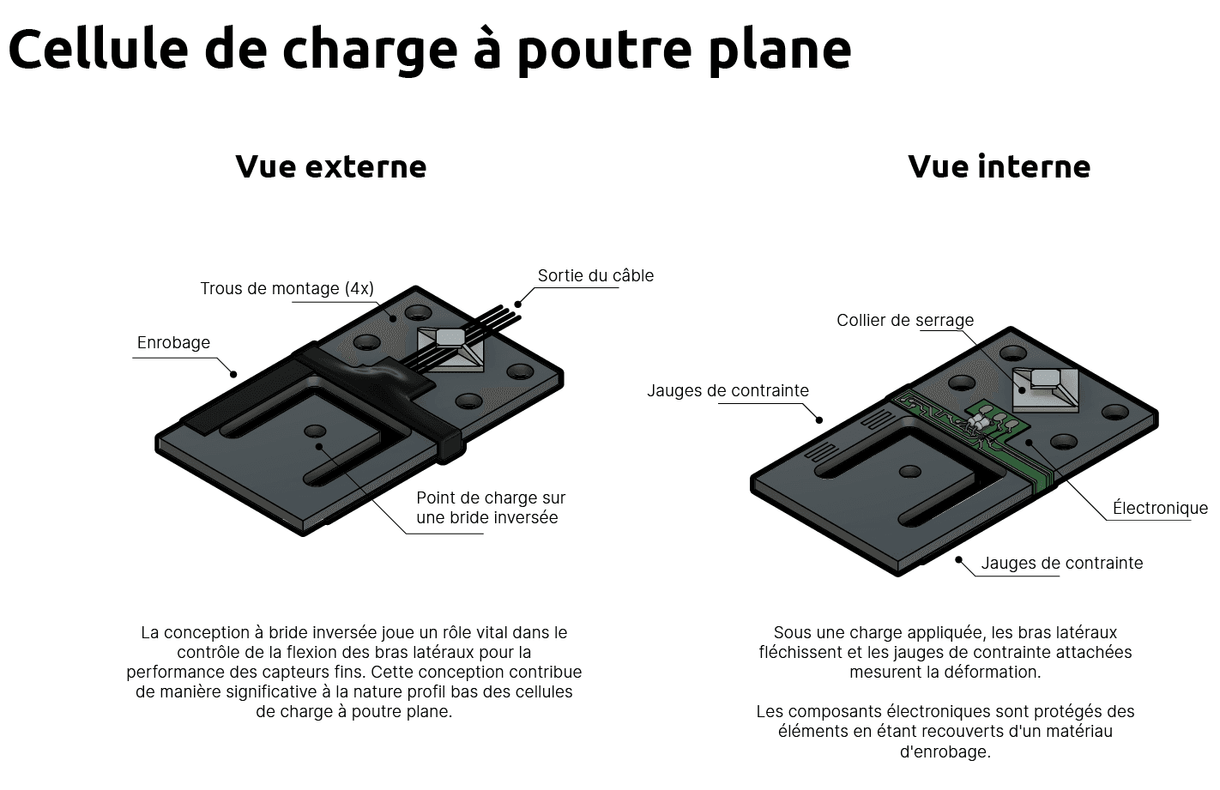

Qu'est-ce qu'une cellule de charge planaire?

Comment fonctionne une cellule de charge planaire ?

Les cellules de charge planaires fonctionnent sur le principe de l'élasticité, où le matériau se déforme sous l'influence d'une charge ou d'une force appliquée. La déformation est généralement minime et à peine visible à l'œil nu.

L’élément clé d’une cellule de charge planaire est la jauge de contrainte, dispositif électrique conducteur qui voit sa résistance électrique évoluer lorsqu'il est soumis à une contrainte. Lorsqu'une force est exercée sur la cellule de charge, les jauges de contrainte - solidement fixées à la cellule de charge - se déforment également. Cette déformation, à son tour, modifie la résistance électrique des jauges de contrainte. En conséquence, le changement de résistance électrique est directement proportionnel au niveau de contrainte, c'est-à-dire à la force ou au poids appliqué.

Ces changements de résistance peuvent être mesurés avec précision grâce à des composants électroniques associés. Les mesures sont ensuite converties en un signal de sortie, qui peut être traité plus facilement et traduit en une mesure de poids ou de force.

Types de cellules de charge planaires

Les cellules de charge planaires ont généralement une conception commune, cependant des différences de design permettent au capteur d'être utilisé dans différentes situations. Les différences se retrouvent dans les types suivants :

• Cellules de charge planaires standard : Ce sont les types les plus courants, d’une taille et d’une capacité standardisées. Elles sont utilisées dans un large éventail d'applications de pesage, comme par exemple les balances de vente au détail, les balances médicales et les balances postales.
• Cellules de charge planaires miniatures : Ces cellules de charge sont compactes et légères, et donc idéales pour les applications où l'espace est limité ou lorsqu'un impact minimal sur la conception mécanique est requis. Elles sont généralement utilisées dans les dispositifs médicaux, les équipements portables et les appareils de laboratoire de petites dimensions.
• Cellules de charge planaires de forte capacité : Ces cellules de charge sont conçues pour supporter de plus grandes charges et sont souvent utilisées dans des applications industrielles. Elles ont une construction robuste pour résister aux contraintes d’une utilisation intensive.
• Cellules de charge planaires sur mesure : Ces cellules de charge sont conçues et fabriquées pour répondre à des besoins client spécifiques, qu'il s'agisse de taille, de forme, de capacité ou de besoins spécifiques de protection contre les agressions de l’environnementale. Elles sont généralement utilisées dans des applications particulières, là où les produits standard peuvent ne pas suffire.

Applications typiques de cellules de charge planaires

• Balances de vente au détail : Ces cellules constituent souvent un choix privilégié pour les balances de vente au détail en raison de leur conception bas profil et de leur haute précision, pour un coût relativement faible.
• Instruments médicaux : Dans l'industrie médicale, où la précision et les contraintes d'espace sont des facteurs critiques, elles sont utilisées dans divers types d'instruments, y compris les systèmes de pesage des patients et les pompes à perfusion.
• Pesage postal et de colis : Elles sont utilisées dans les balances postales et les systèmes de pesage de colis pour leur capacité à fournir des mesures précises et pour leur faible épaisseur, car elles s'intègrent bien dans la conception de ces balances.
• Pesage de bagages en aéroport : Leur conception robuste et leur haute capacité rendent ces cellules de pesage planaires idéales pour les balances d'aéroport, soumises à de lourdes charges et à une utilisation intensive.
• Plates-formes de pesage industrielles : Ces cellules sont utilisées dans des applications industrielles où de grandes plates-formes de pesage sont requises. La robustesse du capteur permet une utilisation en environnement industriel.

Ces applications typiques mettent en avant la polyvalence et les hautes performances des cellules de charge planaires, soulignant leur rôle clé dans diverses industries où une mesure précise du poids est critique.
