Vad är en balklastcell?
En balklastcell är en av de huvudkategorier eller typer av lastceller som vanligtvis finns inom vägningsindustrin. Andra typer inkluderar till exempel kompression, spänning och enkel punkt. De är förmodligen den vanligaste typen av lastcell som används idag.
Balklastceller fungerar som enkla utkragningar som böjer sig lite när de utsätts för kraft eller tyngd. De är vanligtvis fixerade i ena änden och fria i den andra, och beter sig mycket som en studsmatta, även om det också finns dubbeländade konstruktioner som monteras i varje ände och belastas i mitten, mer likt en hängmatta. Vidare är det vanligt att se balklastceller uppdelade i två underkategorier, beroende på hur de mäter kraften eller tyngden. Böjningsbalkceller mäter mängden böjdistorsion som uppstår medan skärbelastningsceller mäter skärdistorsionen.
Balklastcell representerar den största och mest mångsidiga gruppen av lastceller och täcker ett omfattande utbud av möjliga kapaciteter, olika monteringsalternativ och tillbehör. De används ofta i kombination i större vägningsutrustning och vågar när användningen av en enkel punktcell blir omöjlig.
Arbetsprincip
Balklastceller, liksom alla andra moderna lastceller, är i grunden omvandlare som omvandlar kraft eller tyngd till en elektrisk signal genom töjningsgivare. När en belastning appliceras kommer lastcellens kropp att böja sig på grund av de elastiska egenskaperna hos det metallmaterial den är tillverkad av. Fästa töjningsgivare, strategiskt placerade och säkrade på lastcellens yta, kommer också att sträcka sig eller komprimera längs huvudkroppen. Detta förändrar deras elektriska motstånd och leder till en förändring av spänningen över kretsen. Denna effekt är proportionell mot den ursprungliga kraften eller tyngden och möjliggör beräkning av den.
Design
Balklastceller kommer i olika former och storlekar för att rymma olika tillämpningar. Vanligtvis har de alla en relativt låg vertikal profil i förhållande till deras längd. Detta kontrasterar mot vissa pelarliknande kompressionslastceller, som ofta har omvänd proportion, är smalare än de är höga.
Böjningsbalklastceller är utformade så att vissa delar av lastcellens kropp böjer eller kurvar sig som svar på en applicerad belastning. De tenderar att erbjuda höga mängder töjning eller flex vid relativt låga krafter, vilket passar dem för tillämpningar med lägre kapacitet.
Töjningsgivare placerade på den konvexa ytan kommer att sträcka sig, medan de som är placerade på den konkava ytan kommer att kontraktera. Detta innebär att det alltid finns två ytor som utsätts för lika och motsatt töjning, vilket är bekvämt för att implementera en fullbrokrets eller för temperaturkompensation.

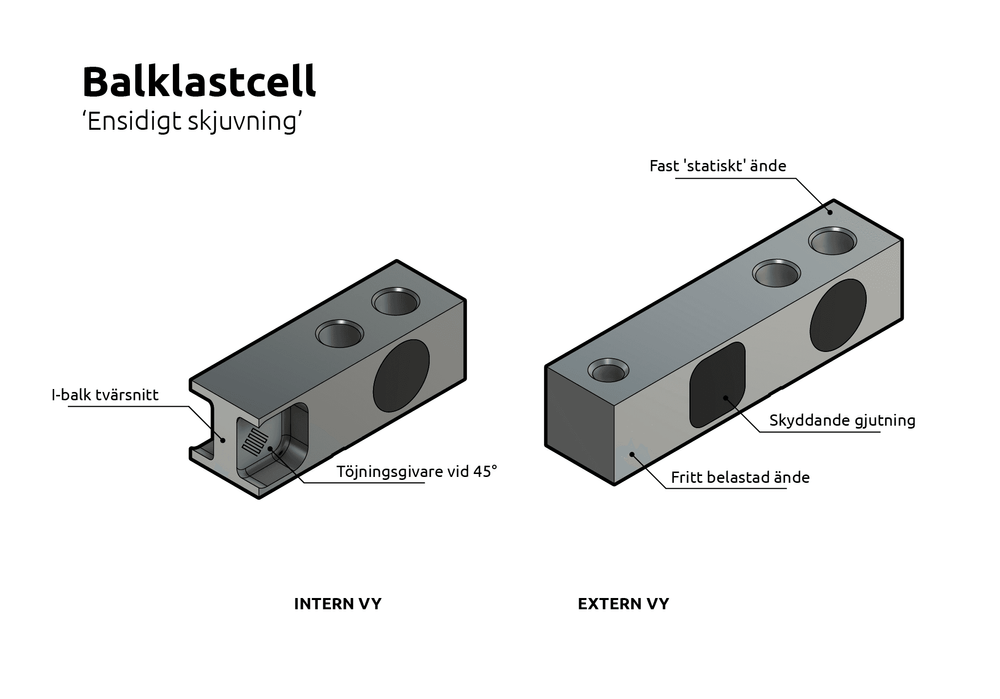

Skärbelastningsceller, även om de vid första ögonkastet kan se liknande ut, fungerar lite annorlunda. En fördjupning bearbetas på varje sida av lastcellen, vilket lämnar en relativt tunn vertikal webb i mitten. Detta ger lastcellen en tvärsnittsliknande utseende liknande de strukturella I-balkar som ses inom konstruktion, och liksom dem är det mesta av skärdeformationen fokuserad i denna tunnare vertikala webb. Töjningsgivare är monterade på sidoytorna av denna webb, vid 45 graders vinklar för att detektera töjningen. Samtidigt hjälper topp- och bottenflänsarna till att motstå eventuella moment eller böjning.
Skärbelastningsceller har blivit ganska populära för medel- och högkapacitetsapplikationer, med utmärkt motstånd mot sidokrafter. De är vanligtvis inte gjorda för låg kapacitet på grund av svårigheten att göra en webb tillräckligt tunn för att uppnå de nödvändiga töjningsnivåerna. Böjningsbalk- och enkel punktlastceller skulle vara mer lämpliga i sådana användningsfall.
