Vad är en spänningslastcell?
En spänningslastcell är en av de huvudsakliga kategorierna eller typerna av lastceller som vanligtvis återfinns inom vägningsbranschen. Andra typer inkluderar till exempel kompressions-, balk- och enpunktsceller. Spänningslastceller, som namnet antyder, används främst för att mäta spänning eller dragkraft. Många av dem kan också mäta kompression, vilket gör dem mycket mångsidiga på grund av sin bi-direktionella känslighet.
Spänningslastceller kallas ofta "S-typ" lastceller på grund av deras form. De har en övre och en nedre arm som hjälper till att justera monteringspunkterna till den centrala axeln, vilket är avgörande vid användning i hängande applikationer.
Arbetsprincip
Spänningslastceller, liksom alla andra moderna lastceller, är i huvudsak omvandlare som omvandlar kraft eller vikt till en elektrisk signal med hjälp av töjningsgivare. När de utsätts för en belastning deformeras huvuddelen av lastcellen något. Töjningsgivarna, som är fast förankrade i lastcellens kropp, deformeras också och ändrar sin elektriska resistans. Detta genererar en spänningssignal som är proportionell mot den ursprungliga kraften eller vikten.
Design

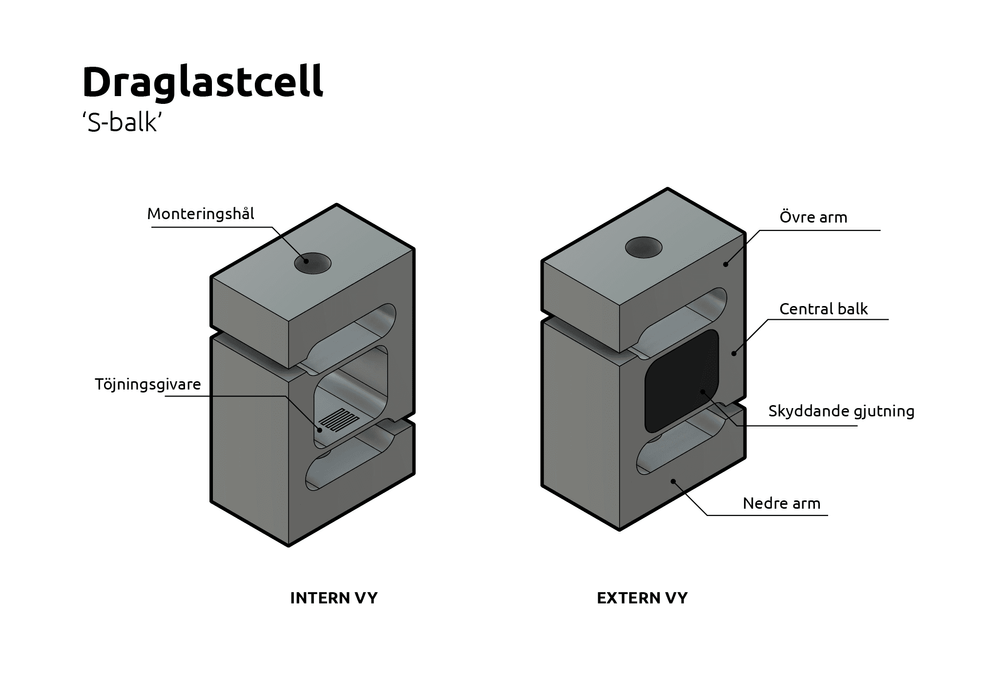

Spänningslastceller är utformade för att passa applikationer som involverar hängande vikter. Därför måste de ofta placeras i linje med det beroende objektet, vanligtvis integrerat i den stödjande apparaturen. Den "S" eller "Z" formen på dessa lastceller beror på detta krav. Både den övre och nedre armen ser till att monteringshålen är i linje med den centrala axeln.
På många sätt är dessa specialiserade balklastceller. Den centrala stången fungerar på samma sätt som en balklastcell gör, med töjningsgivare positionerade för att antingen detektera böjning eller skjuvning. Skillnaden är att det inte finns något fast slut att kraga mot. Med konventionella balklastceller är ena änden vanligtvis fastsatt på en bas, och belastningen introduceras på den andra "fria" änden, liknande en studsmatta. I en spänningscell av S-typ är varken änden fast, utan snarare är ena änden ansluten via den övre armen till apparaturen ovan och den andra änden är ansluten via den nedre armen till apparaturen nedan.
När lastcellen utsätts för spänning finns det en dragkraft på ena sidan av den centrala stången och en lika stor kraft nedåt på den andra sidan av den centrala stången. Differensen över den centrala stången orsakar deformation som uppfångas av töjningsgivarna.
Flintec-produkter
Flintec har ett antal spänningslastceller tillgängliga för köp, som rymmer både stora och små volymordrar. Alla våra produkter tillverkas helt av oss, vilket säkerställer högkvalitativa material och utmärkt byggkvalitet. Om du behöver något unikt kan vi hjälpa dig med en anpassad lösning. Vi kan erbjuda flera tjänster, inklusive mekanisk design, elektrisk och programvaruutveckling, testning och kalibrering, reglerande och certifieringsstyrning, ända upp till helt projektstyrda projekt. Kontakta oss för att få reda på mer om hur vi kan hjälpa dig.
