Cảm ứng lực dạng căng là gì?
Cảm ứng lực dạng căng là một trong những loại cảm ứng lực chính thường được tìm thấy trong ngành công nghiệp cân. Các loại khác bao gồm: cảm ứng lực loại nén, cảm ứng lực dạng thanh và cảm ứng lực điểm đơn. Cảm ứng lực dạng căng, như tên gọi của chúng, chủ yếu được sử dụng để đo lực căng hoặc lực kéo. Chúng cũng có thể đo độ nén, do có độ nhạy hai chiều nên loại cảm biến này rất linh hoạt.

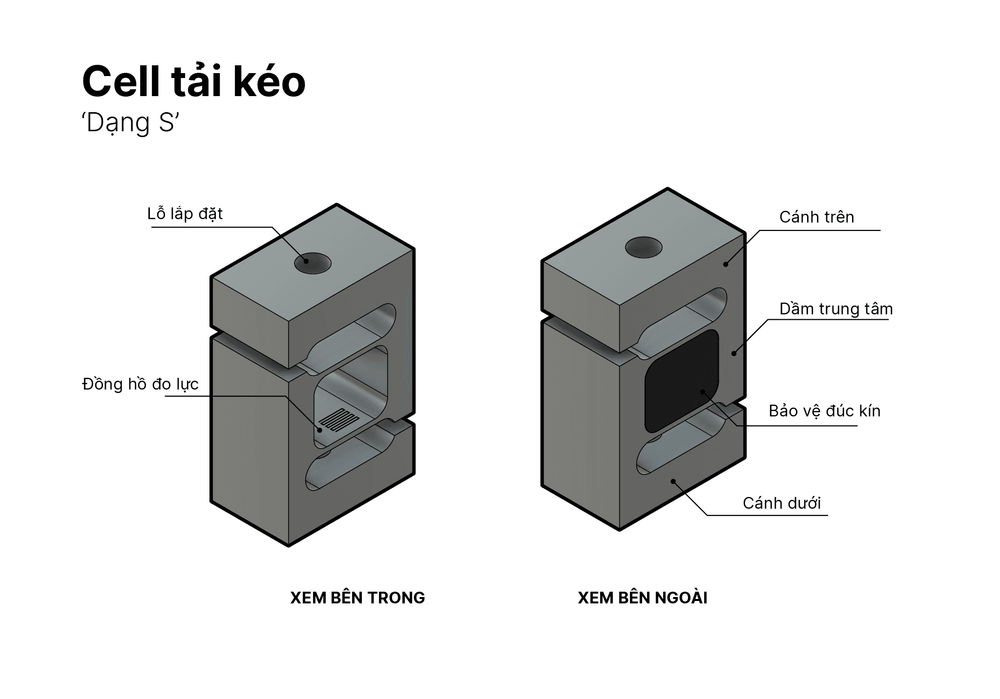

Các cảm ứng lực dạng căng thường được gọi là cảm ứng lực kiểu chữ S do hình dạng của chúng. Chúng có một đòn cánh tay trên và dưới giúp căn chỉnh các điểm lắp vào trục trung tâm, điều này rất cần thiết trong các ứng dụng treo.
Nguyên lý làm việc
Các cảm ứng lực dạng căng, giống như tất cả các cảm ứng lực hiện đại khác, về cơ bản là các bộ chuyển đổi chuyển đổi lực hoặc trọng lượng thành tín hiệu điện bằng cách đo biến dạng. Khi gặp tải, phần thân chính của cảm ứng lực biến dạng nhẹ. Đồng hồ đo biến dạng strain gauges, được liên kết chắc chắn với thân của cảm ứng lực cũng biến dạng làm thay đổi điện trở của chúng. Điều này tạo ra tín hiệu điện áp tỷ lệ thuận với lực hoặc trọng lượng ban đầu.
Thiết kế
Các cảm ứng lực căng được thiết kế để phù hợp với các ứng dụng liên quan đến trọng lượng treo. Vì vậy,chúng thường cần phải được đặt thẳng hàng với đối tượng phụ thuộc, thường được tích hợp vào bộ máy hỗ trợ. Hình dạng kiểu chữ S, hoặc chữ Z là xuất phát từ yêu cầu này. Cả hai bộ phụ tùng trên và dưới đều đảm bảo rằng các lỗ lắp đặt thẳng hàng với trục trung tâm.
Theo nhiều cách, đây là những cảm ứng lực dạng thanh chuyên dụng. Thanh trung tâm hoạt động giống như một cảm ứng lực thanh, với các strain gauges được định vị để phát hiện biến dạng uốn hoặc biến dạng cắt. Sự khác biệt là cấu trúc của nó không có kết thúc cố định. Với các cảm ứng lực dạng thanh thông thường, một đầu thường được cố định vào một đế và tải được tải ở đầu kia, giống như một bảng lặn. Trong một cảm ứng lực căng loại chữ S, không có đầu nào được cố định mà thay vào đó, một đầu được nối thông qua cánh tay trên với thiết bị ở trên và đầu còn lại được kết nối qua nhánh dưới với thiết bị bên dưới.
Khi cảm ứng lực đang bị kéo căng, có một lực kéo lên ở một bên của thanh trung tâm và kéo xuống bằng nhau ở đầu kia của thanh trung tâm. Sự khác biệt trên thanh trung tâm gây ra biến dạng được chọn bởi các đồng hồ đo biến dạng strain gauges.
Các sản phẩm của Flintec
Flintec có sẵn một số loại cảm ứng lực dạng căng để cung cấp cả đơn đặt hàng có khối lượng lớn và nhỏ. Tất cả các sản phẩm hoàn toàn được sản xuất bởi chúng tôi, đảm bảo vật liệu chất lượng cao và chất lượng sản xuất tuyệt vời. Nếu bạn cần một sản phẩm nào đó độc đáo, chúng tôi có thể giúp bạn với một giải pháp tùy chỉnh. Chúng tôi cung cấp các dịch vụ bao gồm thiết kế cơ khí, phát triển điện tử và phần mềm, thử nghiệm và hiệu chuẩn, quản trị theo quy định và chứng nhận, cho đến các dự án được quản lý toàn phần. Hãy liên hệ với chúng tôi để tìm hiểu thêm thông tin về cách chúng tôi có thể hợp tác và hỗ trợ.
