O que é uma célula de carga de tensão?
Uma célula de carga de tensão é uma das principais categorias ou tipos de célula de carga comumente encontrada dentro da indústria de pesagem. Outros tipos incluem, por exemplo; compressão, feixe e ponto único. As células de carga de tensão, como o nome sugere, são predominantemente usadas para medir a tensão ou puxar a força. Muitos também podem medir a compressão, o que os torna muito versáteis devido à sensibilidade bidirecional.

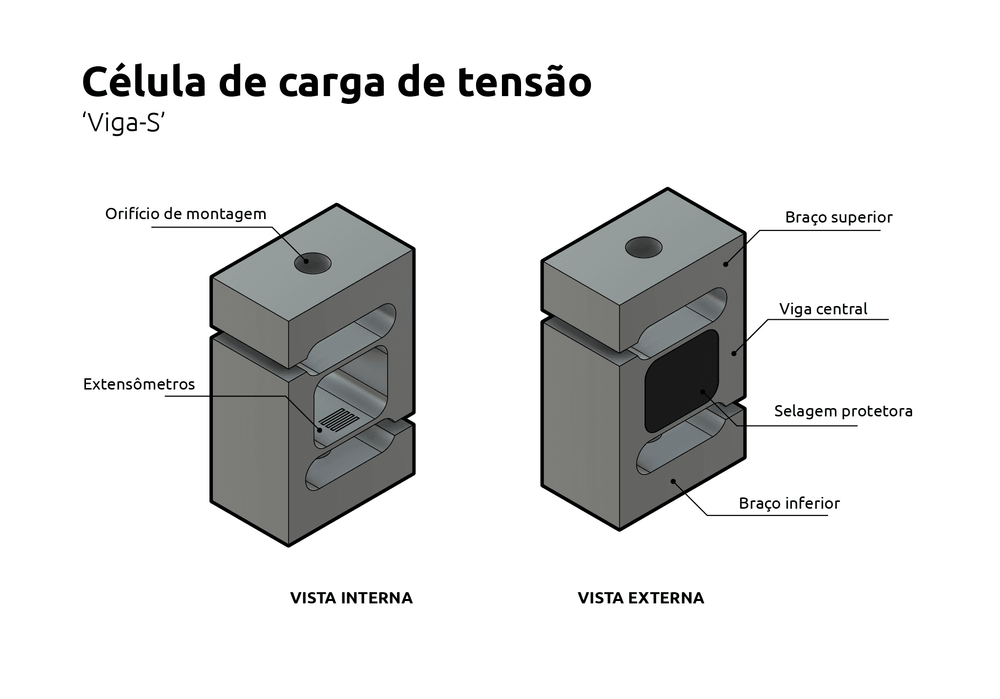

As células de carga de tensão são frequentemente referidas como células de carga do tipo 'S' devido à sua forma. Eles possuem um braço superior e inferior que ajuda a alinhar os pontos de montagem ao eixo central, o que é essencial em aplicações suspensas.
Princípio de trabalho
As células de carga de tensão, como todas as outras células de carga modernas, são essencialmente transdutores que convertem força de tensão ou peso em um sinal elétrico por meio de medidores de tensão. Ao experimentar uma carga, o corpo principal da célula de carga se deforma ligeiramente. Os medidores de tensão, que estão firmemente ligados ao corpo da célula de carga também distorcem em espécie, alterando sua resistência elétrica. Isso gera um sinal de tensão proporcional à força ou peso inicial.
Projeto
As células de carga de tensão são projetadas para atender aplicações que envolvem pesos suspensos. Como tal, muitas vezes eles precisam sentar-se em linha com o objeto dependente, tipicamente integrado ao aparelho de suporte. A forma 'S' ou 'Z' dessas células de carga é devido a essa exigência. Tanto os membros superiores quanto os inferiores garantem que os orifícios de montagem estejam alinhados com o eixo central.
Em muitos aspectos, são células de carga de feixe especializadas. A barra central age da mesma forma que uma célula de carga de feixe, com medidores de tensão posicionados para detectar flexão ou tensão de tesoura. A diferença é que não há um fim fixo para cantilever contra. Com células convencionais de carga de feixe, uma extremidade é tipicamente fixada a uma base, e a carga é introduzida na extremidade 'livre', muito parecido com uma prancha de mergulho. Em uma célula de tensão do tipo S, nenhuma das extremidades é fixa, mas sim uma extremidade é conectada através do braço superior ao aparelho acima, e a outra extremidade é conectada através do braço inferior ao aparelho abaixo.
Quando a célula de carga está experimentando tensão, há um puxão para cima em um lado da barra central, e um puxão igual para baixo na outra extremidade da barra central. O diferencial através da barra central causa a deformação que é captada b os medidores de tensão.
