¿Qué es una celda de carga de tensión?
Una celda de carga de tensión es una de las principales categorías o tipos de celda de carga que se encuentran comúnmente en la industria de pesaje. Otros tipos incluyen, por ejemplo; compresión, viga y punto único. Las celdas de carga de tensión, como su nombre lo indica, se utilizan principalmente para medir la tensión o la fuerza de tracción. Muchos también pueden medir la compresión, lo que los hace muy versátiles debido a su sensibilidad bidireccional.
Las celdas de carga de tensión a menudo se denominan celdas de carga "tipo S" debido a su forma. Cuentan con un brazo superior e inferior que ayudan a alinear los puntos de montaje con el eje central, que es esencial en aplicaciones suspendidas.
Principio de funcionamiento
La celda de carga de tensión, como todas las otras células de carga modernas, es esencialmente un transductor que convierte la fuerza o el peso en una señal eléctrica a través de medidores de tensión. Al experimentar una carga, el cuerpo principal de la celda de carga se deforma ligeramente. Los medidores de tensión, que están firmemente unidos al cuerpo de la celda de carga, también se distorsionan, alterando su resistencia eléctrica. Esto genera una señal de voltaje que es proporcional a la fuerza o peso inicial.
Diseño

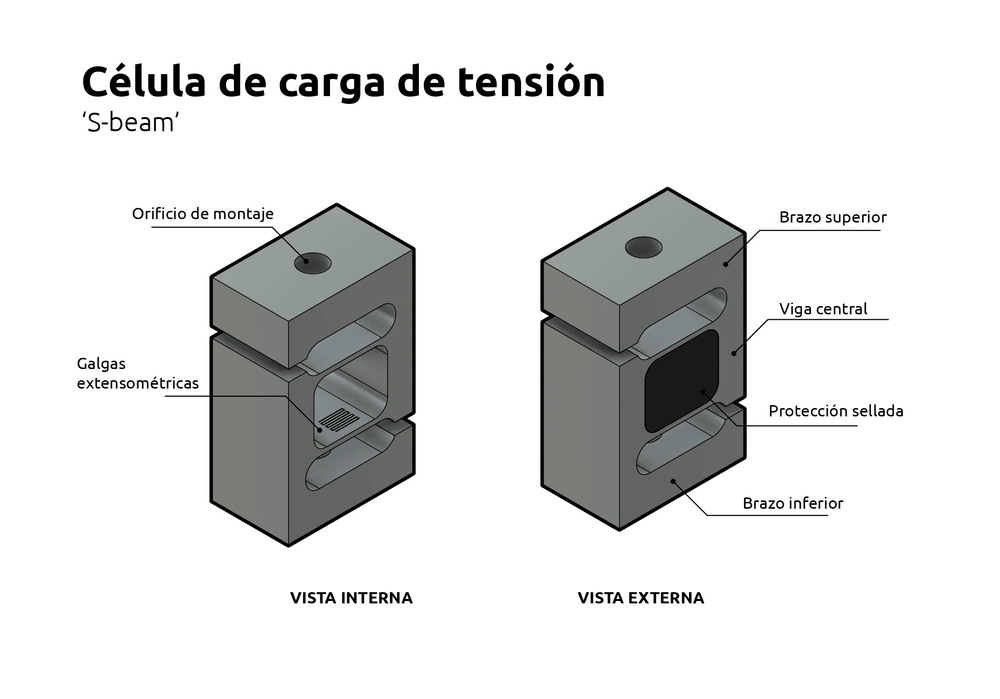

Las celdas de carga de tensión están diseñadas para adaptarse a aplicaciones que involucran pesos suspendidos. Como tales, a menudo necesitan sentarse en línea con el objeto dependiente, típicamente integrado en el aparato de soporte. La forma "S" o "Z" de estas celdas de carga se debe a este requisito. Tanto las extremidades superiores como las inferiores aseguran que los orificios de montaje estén en línea con el eje central.
En muchos sentidos, estas son celdas de carga de haz especializadas. La barra central actúa de la misma manera que lo hace una celda de carga de vigas, con medidores de tensión posicionados para detectar deformación por flexión o cizallamiento. La diferencia es que no hay un extremo fijo en contra del voladizo. Con las celdas de carga de viga convencionales, un extremo generalmente se fija a una base, y la carga se introduce en el otro extremo "libre", como un trampolín. En una celda de tensión de tipo S, ninguno de los extremos está fijo, sino que un extremo está conectado a través del brazo superior al aparato de arriba, y el otro extremo está conectado a través del brazo inferior al aparato de abajo.
Cuando la celda de carga está experimentando tensión, hay un tirón hacia arriba en un lado de la barra central y un tirón hacia abajo igual en el otro extremo de la barra central. El diferencial a través de la barra central provoca la deformación que se recoge en los medidores de tensión.
