Qu'est-ce qu'un capteur à point d'appui central?
Les capteurs à point d’appui central constituent l'une des catégories les plus utilisées dans l'industrie du pesage. Il en existe d’autres types comme par exemple en compression, en traction et en forme de poutre. La caractéristique déterminante d’un capteur à point d’appui central est sa capacité à supporter une charge excentrée. En règle générale, la charge doit être alignée avec la cellule pour maintenir la précision des mesures. Si la charge s’éloigne du point d’introduction prévu, cela introduit une erreur. Les capteurs à point d’appui central, en raison de leur conception géométrique particulière, permettent une certaine flexibilité et peuvent ainsi maintenir la précision de la mesure même en cas d’excentration de charge.
Cet atout les rend uniques pour une utilisation dans des balances plateformes où il peut y avoir une certaine variabilité dans le placement de la charge. Même si les objets sont placés indifféremment sur la plate-forme, leur poids sera toujours mesuré avec précision. Pratiquement, cela offre l’avantage majeur de supprimer l’influence de l'erreur humaine lors du chargement de la balance. Nul besoin d'un équipement spécifique ou de dispenser une formation particulière aux utilisateurs pour obtenir des relevés précis. De plus, une balance peut être construite en utilisant un seul et unique capteur, au lieu d'une combinaison de cellules placées dans chaque coin.
Principe de fonctionnement
Les capteurs à point d’appui central, comme toutes les autres cellules de charge modernes, sont essentiellement des transducteurs qui convertissent la force ou le poids en un signal électrique au moyen de jauges d’extensiométrie. Lorsqu'une charge lui est appliquée, le corps d’épreuve de la cellule fléchit grâce aux propriétés élastiques du matériau métallique dans lequel elle est fabriquée. Les jauges d’extensiométrie collées, positionnées stratégiquement et solidaires de la surface du capteur s'allongeront ou rétréciront conjointement dans le sens du corps d’épreuve. Cela modifie leur résistance électrique et entraîne une modification de la tension aux bornes du circuit électrique (pont de jauges). Cet effet étant proportionnel à la grandeur appliquée, il permet de fait d’en déterminer la valeur.
Conception

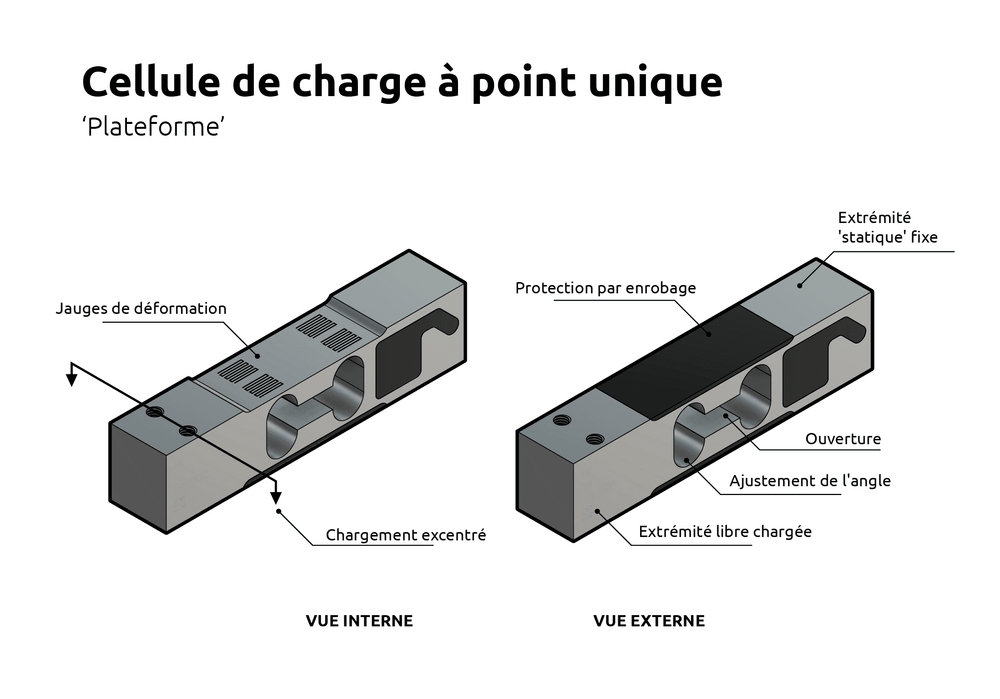

Les capteurs de pesage à point d’appui central se présentent sous de nombreuses formes et dimensions leur permettant de s'adapter à diverses applications. Tous comportent un évidemment intérieur, en fait une découpe géométrique précise du corps d’épreuve. C'est souvent cela qui les distingue visuellement des autres capteurs de pesage. La structure de cet évidement détermine les sections effectives du corps d’épreuve et la capacité de la cellule à supporter une charge excentrée.
Les versions à point d’appui central sont généralement construites en acier inoxydable ou en aluminium de haute qualité, ce dernier étant le plus adapté à des faibles capacités nominales. Ils sont disponibles recouverts d’une protection souple ou hermétiquement scellés en fonction de l’indice de protection de l'environnement nécessaire, certains modèles offrant l'approbation ATEX pour une utilisation dans des zones dangereuses.
