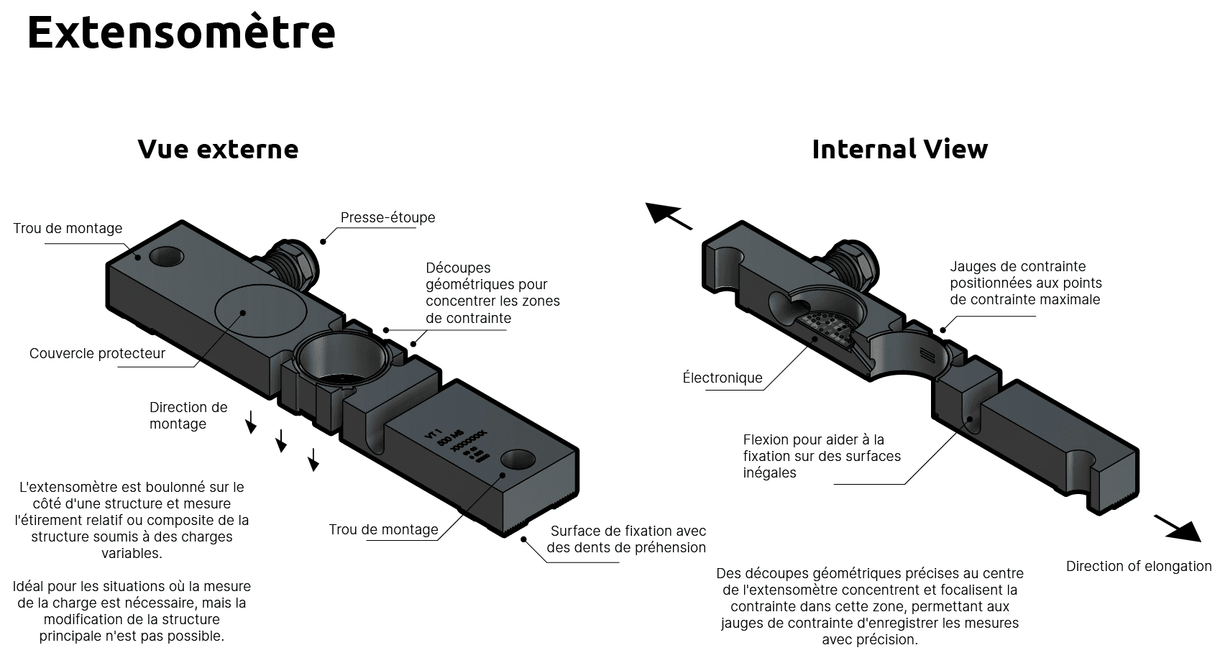

Qu'est-ce qu'un extensomètre?

Comment fonctionne un extensomètre ?

Les extensomètres sont conçus pour mesurer de minuscules variations de longueur, certains types étant capables de mesurer des changements plus petits qu'un millionième de mm. Le principe de fonctionnement d'un extensomètre embarque un dispositif sensible qui mesure la variation de distance entre deux points, généralement fixés au matériau à tester.

Types d'extensomètres

Lorsque vous commencez à explorer le monde des extensomètres, vous découvrirez de nombreux types, tous différents. Chacun est spécialement conçu pour fonctionner au mieux dans certaines conditions et pour des besoins particuliers. Examinons maintenant les principaux types d'extensomètres pour mieux comprendre comment ils réalisent leur travail.

• Extensomètre à contact : Ils se fixent physiquement à l'échantillon testé, mesurant directement les variations de longueur à mesure que l'échantillon se déforme.
• Extensomètre laser : Les extensomètres sans contact utilisent des méthodes optiques ou laser pour mesurer la déformation sans lien physique avec l'échantillon. Ceci est particulièrement utile dans les applications haute température ou de forte contrainte, où le contact avec l'échantillon pourrait compromettre les résultats du test.
• Extensomètre vidéo : Sans contact, les extensomètres vidéo utilisent une série de caméras pour suivre le mouvement de marqueurs placés sur l'échantillon pendant le test, fournissant des mesures très précises de la contrainte.
• Extensomètre à pince : Ce sont des types d'extensomètres à contact qui s’attachent facilement à l'échantillon testé. Ils sont souvent utilisés pour des tests de traction standard et sont conçus pour mesurer les contraintes axiales sur une éprouvette test.

Domaines d’application des extensomètres

Les extensomètres occupent des rôles clés dans divers secteurs, de l'aérospatiale à la construction, en passant par les systèmes de mesure de charge sur des véhicules, contribuant à l'évaluation des caractéristiques mécaniques tels que les charges en présence, les niveaux de remplissage de réservoirs ou l’état des véhicules et des structures.

Applications courantes :

• Construction : Les extensomètres sont indispensables pour évaluer comment les structures se déforment sous charge, renforçant ainsi la sécurité et la durabilité de constructions telles que les bâtiments et les ponts.
• Aérospatiale : Ils sont essentiels pour tester la tenue à la fatigue et la souplesse de différents matériaux sous des conditions variées, afin de s’assurer de leur conformité aux exigences du monde de l'aéronautique et du spatial.
• Fabrication et R&D : En fabrication et dans les centres de recherche, les extensomètres apportent l'assurance de la qualité des produits et de leur intégrité structurelle, fournissant des données essentielles pour la conception et le contrôle des processus.
• Pesage embarqué sur véhicules : Un extensomètre joue un rôle crucial dans les systèmes de mesure de charge de véhicules, traduisant la contrainte subie par la structure d'un véhicule en mesures de poids. Ceci s'avère inestimable pour la surveillance en continu du poids de la charge, évitant ainsi toute surcharge, améliorant l'efficacité logistique et assurant la conformité aux réglementations sur le poids autorisé des véhicules.
• Mesure de niveau de silos : Les extensomètres sont également largement utilisés pour la mesure de niveau de silos dans les secteurs agricoles et industriels. Ils surveillent la contrainte présente dans la structure du silo due à la charge du matériau, permettant une estimation précise de la quantité de matériau stocké. Cela permet une gestion efficace des stocks et aide à la détection de tout problème structurel sur le silo, améliorant ainsi la sécurité et l'efficacité opérationnelles.

Choisir le bon extensomètre

Le choix du bon extensomètre dépend de plusieurs facteurs tels que le matériau à tester, le niveau de déformation attendu, les conditions environnementales et la précision de mesure souhaitée.

Chez Flintec, nous proposons une gamme d'extensomètres pouvant être utilisés dans diverses applications industrielles. Nous sommes également capables de développer des extensomètres personnalisés, conçus pour répondre à vos besoins spécifiques
