Qu'est-ce qu'une cellule de charge en compression?

Le capteur en compression constitue l'une des catégories les plus utilisées dans l'industrie du pesage. Il en existe d’autres types comme par exemple à point d’appui central, en traction et en forme de poutre. Les cellules de pesée en compression, comme leur nom l'indique, mesurent une force de poussée ou d'écrasement et sont généralement installées sous ce qui doit être mesuré ou pesé. Contrairement aux capteurs en traction, ceux en compression sont unidirectionnels, uniquement conçus pour mesurer une force en compression. (Les capteurs en traction ont eux la capacité à mesurer aussi une compression).

La conception interne d'un capteur en compression peut varier. Ils peuvent être basés sur le principe du cisaillement, de la flexion, de l’anneau de torsion ou de la déformation d’une colonne. Bien que les utilisations puissent être assez diverses, l'une des principales applications de ces modèles est le pesage statique de haute capacité comme le pesage de silos et de ponts bascules.

Qu'est-ce qu'une cellule de charge en compression?

Principe de fonctionnement

Les capteurs en compression, comme toutes les autres cellules de charge modernes, sont essentiellement des transducteurs qui convertissent la force ou le poids en un signal électrique au moyen de jauges d’extensiométrie. Lorsqu'une charge lui est appliquée, le corps d’épreuve de la cellule fléchit grâce aux propriétés élastiques du matériau métallique dans lequel elle est fabriquée. Les jauges d’extensiométrie collées, positionnées stratégiquement et solidaires de la surface du capteur s'allongeront ou rétréciront conjointement dans le sens du corps d’épreuve. Cela modifie leur résistance électrique et entraîne une modification de la tension aux bornes du circuit électrique (pont de jauges). Cet effet étant proportionnel à la grandeur appliquée, il permet de fait d’en déterminer la valeur.

Conception

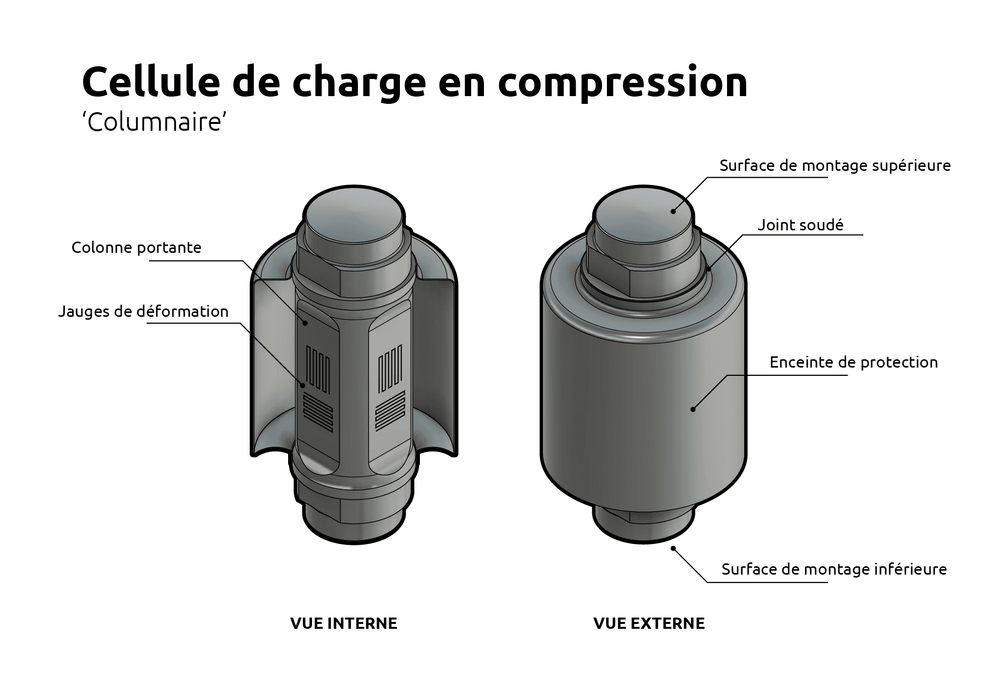

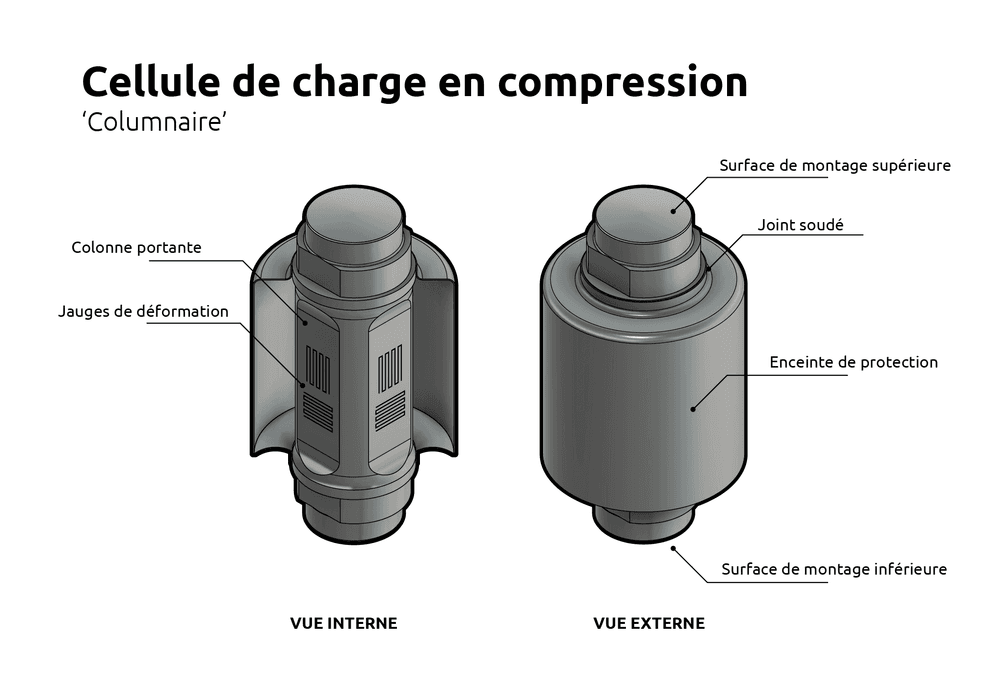

Des exemples classiques de capteurs de compression sont les types colonne ou galette. Il s'agit généralement de dispositifs de forme cylindrique offrant une surface d’appui à leurs extrémités supérieure et inférieure. En leur sein se trouve un anneau ou une colonne fonctionnant comme structure porteuse. Dans la cas d’une colonne, les jauges d’extensiométrie sont collées à sa surface, orientées de manière à détecter les déformations qui se produisent sous charge. Habituellement, la cellule de pesée est protegée de l'environnement par une enveloppe externe assurant l’encapsulation des éléments internes. Beaucoup sont hermétiquement scellées pour une mise en œuvre dans des environnements critiques ou dangereux.

Ces capteurs sont robustes et précis, adaptés aux applications de pesage statique de fortes charges. Afin de garantir des lectures précises il est essentiel que ces cellules soient correctement alignées lors de leur installation. Généralement, cela est réalisé en les associant à des environnements (accessoires) spécialement conçus à cet effet.

Parmi les autres conceptions courantes de capteurs en compression, citons les versions « boutons », compactes et de faible hauteur, souvent utilisées dans les applications de test et mesure. D’autres comme les capteurs traversants ou rondelles présentent un trou central permettant d’y glisser une tige ou un câble par exemple, comme c’est le cas dans les systèmes de surveillance de pompe (POC) dans l'industrie pétrolière et gazière.

Produits Flintec

Flintec propose à la vente une large gamme de capteurs en compression, que ce soit pour des petits comme des gros volumes. Tous nos produits sont entièrement fabriqués par nos soins, gage de l’emploi de matériaux de haute facture et d’une excellente qualité de fabrication. Si vous avez besoin de quelque chose d'unique, nous pouvons vous aider en vous offrant une solution personnalisée. Nous proposons plusieurs services, y compris la conception mécanique, le développement électronique et logiciel, les tests et l'étalonnage, la conformité réglementaire et la certification, jusqu'à la gestion de projets complets.

Contactez-nous pour en savoir plus sur la façon dont nous pouvons vous aider.
