O que é uma célula de carga de compressão?
Uma célula de carga de compressão é uma das principais categorias ou tipos de célula de carga comumente encontrada dentro da indústria de pesagem. Outros tipos incluem, por exemplo; tensão, feixe e ponto único. As células de carga de compressão, como o nome sugere, medem a força de empurrar ou esmagar, e são tipicamente instaladas sob o que deve ser medido ou pesado. Ao contrário das células de carga de tensão, estas são unidirecionais, projetadas apenas para medir a compressão descendente. (As células de carga de tensão também tendem a ser capazes de medir a compressão também).
O funcionamento interno real de uma célula de carga de compressão pode ser bastante variado. Eles podem ser baseados em medidas de tesoura, dobra, torção de anel ou coluna. Embora os usos possam ser bastante diversos, uma das principais aplicações para esses tipos de células de carga está em pesagem estática de alta capacidade, como silos e balanças de veículos.
Princípio de trabalho
As células de carga de compressão, como todas as outras células de carga modernas, são essencialmente transdutores que convertem força ou peso em um sinal elétrico. Eles fazem isso com medidores de tensão ligados ao corpo da célula de carga. Quando sob carga compressiva, o corpo da célula de carga se deforma ligeiramente. Isso é detectado pelos medidores de tensão que se deformam em uníssono com o corpo, resultando em uma mudança de tensão. Este sinal de tensão é proporcional à força ou peso inicial e, portanto, pode ser usado para calculá-lo.
Projeto

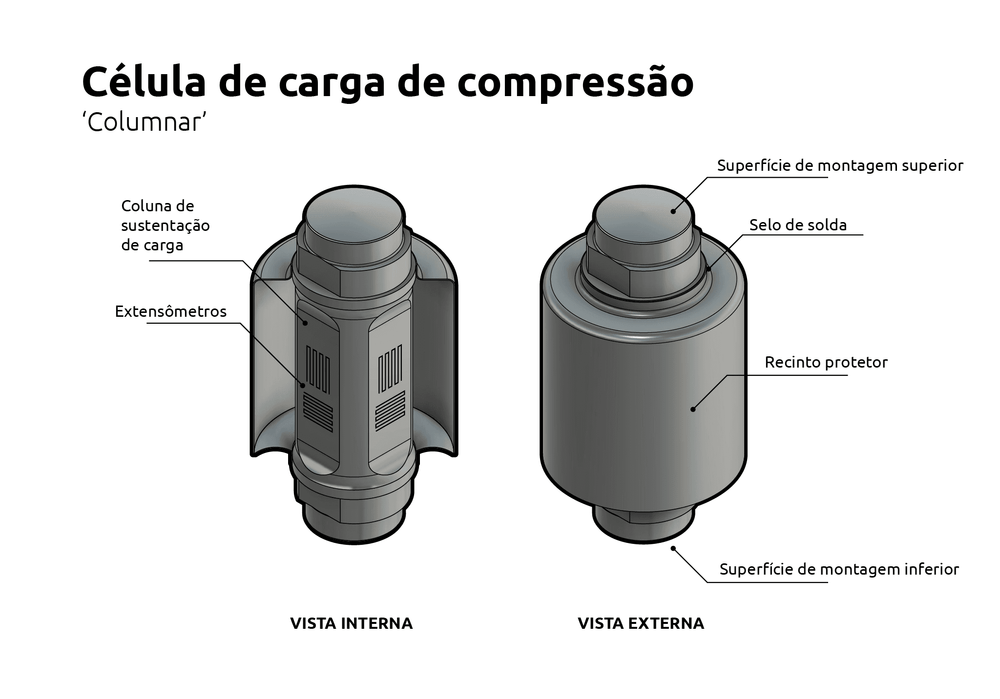

Um exemplo clássico de uma célula de carga de compressão é a coluna ou a célula de carga estilo recipiente. Estes são tipicamente dispositivos em forma cilíndrica com uma superfície de montagem nas extremidades superior e inferior. Dentro há um núcleo central ou coluna que funciona como o elemento de suporte de peso. Os medidores de tensão são ligados à superfície desta coluna, orientados de forma a detectar as deformações que ocorrem sob carga. Normalmente, a célula de carga é envolta em uma bainha externa para proteção e isolamento dos elementos internos do ambiente. Muitos são hermeticamente selados para uso em ambientes severos ou perigosos.
Essas células de carga são soluções robustas e precisas, adequadas a aplicações que envolvem pesagem estática de alta capacidade. É vital que as células estejam adequadamente alinhadas durante a instalação, para garantir leituras precisas. Normalmente isso é conseguido acoplando-os com hardware de montagem especialmente projetado.
Outros projetos comuns para células de carga de compressão incluem células de carga de botão, que são compactas e de baixo perfil, e muitas vezes usadas dentro de aplicações de teste e medição. Além disso, as células de carga de thru-hole ou donut apresentam uma abertura central para que o aparelho possa ser passado. Um exemplo dessa aplicação está em um sistema de monitoramento de bombas dentro da indústria de petróleo e gás.
