Cảm ứng lực dạng nén là gì?
Một cảm ứng lực dạng nén là một trong những loại cảm ứng lực chính thường được tìm thấy trong ngành công nghiệp cân. Các loại khác bao gồm: cảm biến lực căng, cảm biến lực dạng thanh và cảm biến lực điểm đơn. Cảm ứng lực dạng nén, như tên gọi của chúng, đo lực đẩy hoặc ép, và thường được cài đặt bên dưới những gì cần đo hoặc cân. Không giống như các cảm ứng lực dạng căng (kéo), đây là các hướng đơn hướng, chỉ được thiết kế để đo nén xuống. (Các cảm ứng lực dạng kéo cũng có xu hướng có khả năng đo nén).
Hoạt động thực tế bên trong một cảm biến lực nén có thể khá đa dạng, đổi hỏi sự hiểu biết về "lực nén là gì". Chúng có thể dựa trên các phép đo cắt, uốn, uốn vòng hoặc đo cột. Mặc dù việc sử dụng rất đa dạng, nhưng một trong những ứng dụng chính cho loại cảm biến lực nén này là trong các hệ thống cân tĩnh có tải trọng rất cao, ví dụ như cân silo hay cân xe tải.
Nguyên tắc hoạt động
Các cảm ứng lực dạng nén, giống như tất cả các cảm ứng lực hiện đại khác, về cơ bản là các bộ chuyển đổi sẽ chuyển đổi lực hoặc trọng lượng thành tín hiệu điện. Chúng thực hiện điều này với các cảm biến strain gauges được gắn vào thân của cảm ứng lực. Khi có tải nén, thân của cảm ứng lực biến dạng nhẹ. Điều này được phát hiện bởi các strain gauges đo biến dạng đồng nhất với cấu trúc cảm biến, dẫn đến thay đổi điện áp. Tín hiệu điện áp này tỷ lệ thuận với lực hoặc trọng lượng ban đầu và do đó có thể được sử dụng để tính toán cho ra kết quả.
Các cảm ứng lực dạng nén, giống như tất cả các cảm ứng lực hiện đại khác, về cơ bản là các bộ chuyển đổi sẽ chuyển đổi 'lực nén là gì?' hoặc trọng lượng thành tín hiệu điện. Chúng thực hiện điều này với các cảm biến strain gauges được gắn vào thân của cảm ứng lực. Khi có tải nén, thân của cảm ứng lực biến dạng nhẹ. Điều này được phát hiện bởi các strain gauges đo biến dạng đồng nhất với cấu trúc cảm biến, dẫn đến thay đổi điện áp. Tín hiệu điện áp này tỷ lệ thuận với lực nén hoặc trọng lượng ban đầu và do đó có thể được sử dụng để tính toán cho ra kết quả.
Thiết kế

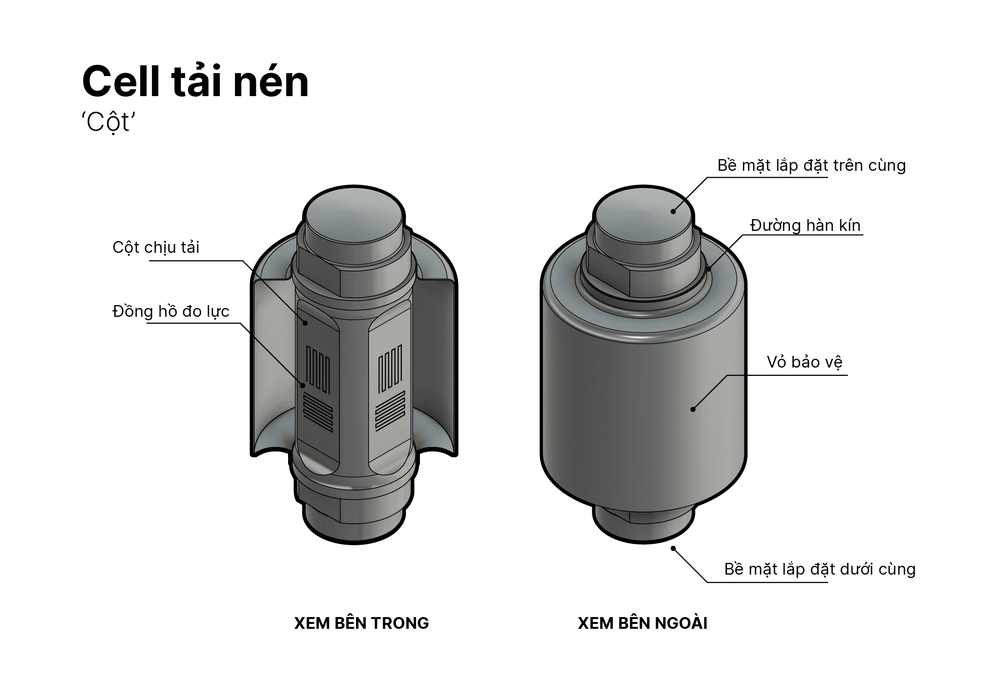

Một ví dụ điển hình của cảm ứng lực nén là cảm ứng lực dạng cột hoặc dạng hình hộp. Đây thường là những thiết bị hình trụ có bề mặt lắp ở đầu và cuối. Bên trong có một lõi trung tâm hoặc cột có chức năng như là yếu tố chịu trọng lượng. Strain gauges đo biến dạng được liên kết với bề mặt của cột này, được định hướng theo cách để phát hiện các biến dạng xảy ra dưới tải. Thông thường, cảm ứng lực được bao bọc trong một lớp vỏ bên ngoài để bảo vệ và cách ly các yếu tố bên trong khỏi bị tác động. Nhiều loại còn được niêm phong kín để sử dụng trong môi trường khắc nghiệt hoặc môi trường nguy hiểm.
Cảm ứng lực dạng này là các giải pháp mạnh mẽ và chính xác, phù hợp với các ứng dụng liên quan đến cân tĩnh có tải trọng cao. Điều quan trọng là các cảm biến được căn chỉnh rất chuẩn trong khi cài đặt, để đảm bảo việc đọc kết quả chính xác. Thông thường, để đạt được điều này chúng phải được lắp đặt với bộ gá có phần cứng được thiết kế đặc biệt.
Các thiết kế phổ biến khác cho cảm ứng lực dạng nén bao gồm các cảm ứng lực dạng nút, nhỏ gọn và có cấu hình thấp, chúng thường được sử dụng trong các ứng dụng kiểm tra và đo lường. Ngoài ra, các cảm ứng lực dạng xuyên lỗ hoặc dạng bánh có khẩu độ trung tâm để thiết bị có thể được xuyên qua. Một ví dụ về ứng dụng như thế là hệ thống giám sát bơm trong ngành công nghiệp dầu khí.
Các sản phẩm của Flintec
Flintec có đa dạng các loại sản phẩm cảm ứng lực dạng nén khác nhau cho việc cung cấp, đáp ứng cả đơn đặt hàng có khối lượng lớn và nhỏ. Tất cả các sản phẩm hoàn toàn được sản xuất bởi chúng tôi, đảm bảo vật liệu chất lượng cao và chất lượng sản xuất tuyệt vời. Nếu bạn cần một sản phẩm nào đó độc đáo, chúng tôi có thể giúp bạn với một giải pháp tùy chỉnh. Nằm trong các dịch vụ cung cấp, khả năng của chúng tôi bao gồm thiết kế cơ khí, phát triển phần mềm và điện tử, kiểm tra và hiệu chuẩn, quản trị theo quy định và chứng nhận, cũng như các dự án được quản lý toàn phần.
