¿Qué es una celda de carga de compresión?
Una celda de carga de compresión es una de las principales categorías o tipos de celda de carga que se encuentran comúnmente en la industria de pesaje. Otros tipos incluyen, por ejemplo; tensión, viga y punto único. Las celdas de carga de compresión, como su nombre lo indica, miden la fuerza de empuje o aplastamiento, y generalmente se instalan debajo de lo que se va a medir o pesar. A diferencia de las células de carga de tensión, estas son unidireccionales, solo están diseñadas para medir la compresión hacia abajo. (Las células de carga de tensión también tienden a ser capaces de medir la compresión también).
El funcionamiento interno real de una celda de carga de compresión puede variar bastante. Pueden basarse en medidas de cizallamiento, flexión, torsión de anillo o columna. Aunque los usos pueden ser bastante diversos, una de las principales aplicaciones para este tipo de celdas de carga es el pesaje estático de muy alta capacidad, como silos y básculas de vehículos.
Principio de funcionamiento
La célula de carga de compresión, como todas las otras células de carga modernas, es esencialmente un transductor que convierte la fuerza o el peso en una señal eléctrica. Lo hacen con medidores de tensión unidos al cuerpo de la celda de carga. Cuando está bajo carga de compresión, el cuerpo de la celda de carga se deforma ligeramente. Esto es detectado por los medidores de deformación que se deforman al unísono con el cuerpo, lo que resulta en un cambio de voltaje. Esta señal de voltaje es proporcional a la fuerza o peso inicial y, por lo tanto, puede usarse para calcularla.
Diseno

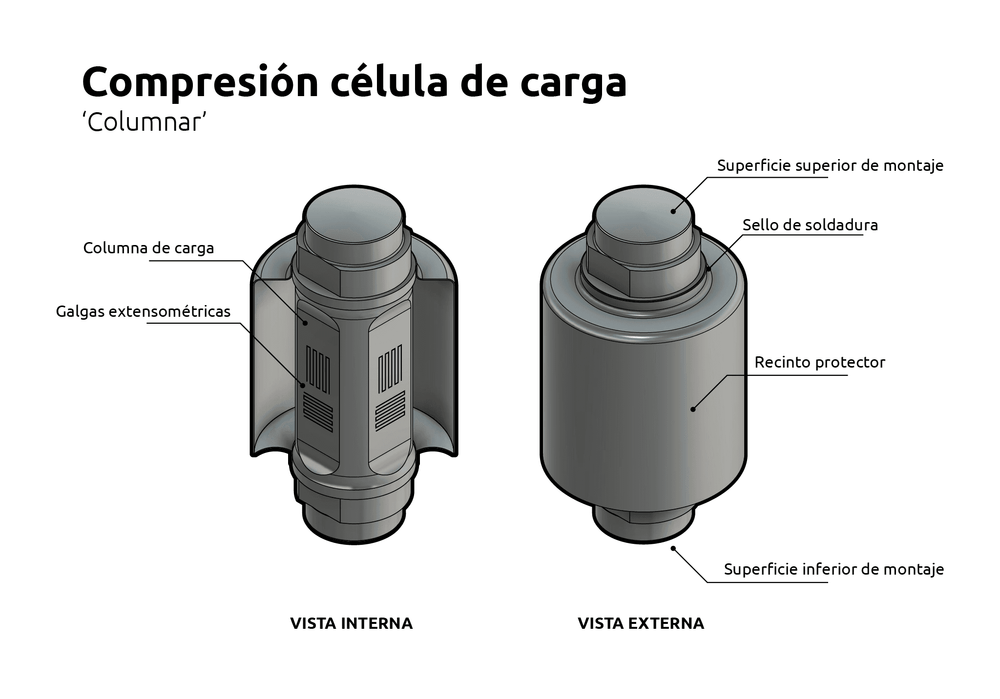

Un ejemplo clásico de una celda de carga de compresión es la celda de carga estilo columna o recipiente. Estos son típicamente dispositivos de forma cilíndrica con una superficie de montaje en los extremos superior e inferior. En el interior hay un núcleo central o columna que funciona como elemento de soporte de peso. Los medidores de tensión están unidos a la superficie de esta columna, orientados de tal manera que detectan las deformaciones que ocurren bajo carga. Por lo general, la celda de carga está encerrada en una cubierta externa para proteger y aislar los elementos internos del medio ambiente. Muchos están sellados herméticamente para su uso en entornos hostiles o peligrosos.
Estas celdas de carga son soluciones robustas y precisas, adecuadas para aplicaciones que involucran pesaje estático de alta capacidad. Es vital que las celdas estén correctamente alineadas durante la instalación, para garantizar lecturas precisas. Por lo general, esto se logra al acoplarlos con hardware de montaje especialmente diseñado.
Otros diseños comunes para celdas de carga de compresión incluyen celdas de carga de botón, que son compactas y de bajo perfil, y que a menudo se usan en aplicaciones de prueba y medición. Además, las celdas de carga de orificio pasante o rosquilla presentan una abertura central para que el aparato pueda pasar. Un ejemplo de tal aplicación es en un sistema de monitoreo de bombas dentro de la industria del petróleo y el gas.
