Cảm ứng lực dạng thanh là gì?
Một cảm ứng lực dạng thanh là một trong những loại cảm ứng lực chính thường được tìm thấy trong ngành công nghiệp cân. Các loại khác bao gồm: cảm ứng lực dạng nén, cảm ứng lực dạng kéo (căng) và cảm ứng lực điểm đơn. Đây là các loại cảm ứng lực phổ biến nhất được sử dụng hiện nay.
Các cảm ứng lực dạng thanh hoạt động như các dầm chìa đơn giản uốn cong nhẹ khi chịu một lực hoặc trọng lượng tác động. Chúng thường được cố định ở một đầu và để mở ở đầu còn lại, hoạt động giống như một tấm ván lặn, mặc dù cũng có những thiết kế hai đầu được gá cố định và tải được đặt ở trung tâm, gần giống với một chiếc võng. Hơn nữa, người ta thường thấy các cảm ứng lực dạng thanh được chia thành hai loại phụ, tùy thuộc vào cách chúng đo lực hoặc trọng lượng. Các cảm ứng lực dạng thanh - uốn đo lượng biến dạng uốn xảy ra trong khi các cảm ứng lực dạng thanh - cắt đo biến dạng cắt.
Các cảm ứng lực dạng thanh đại diện cho nhóm các cảm ứng lực lớn nhất và linh hoạt nhất, bao gồm một loạt các khả năng có thể, các tùy chọn lắp đặt và phụ kiện đa dạng. Chúng thường được sử dụng kết hợp trong các thiết bị cân lớn hơn khi không thể sử dụng cảm ứng lực dạng điểm đơn.
Nguyên tắc làm việc
Các cảm ứng lực dạng thanh, giống như tất cả các cảm ứng lực hiện đại khác, về cơ bản là các bộ chuyển đổi chuyển đổi lực hoặc trọng lượng thành tín hiệu điện bằng cách đo biến dạng. Khi tải được áp dụng, thân của cảm ứng lực sẽ uốn cong do đặc tính đàn hồi của vật liệu kim loại mà nó được tạo ra. Đồng hồ đo biến dạng được gắn, định vị và được bảo đảm trên bề mặt của cảm ứng lực sẽ kéo dài ra hoặc nén lại dọc theo thân chính. Điều này làm thay đổi điện trở của chúng và dẫn đến thay đổi điện áp trên toàn mạch. Hiệu ứng này tỷ lệ thuận với lực hoặc trọng lượng ban đầu, cho phép tính toán ra kết quả.
Thiết kế
Các cảm ứng lực dạng thanh có nhiều hình dạng và kích cỡ để phù hợp với nhiều ứng dụng. Thông thường tất cả chúng đều có cấu hình dọc tương đối thấp so với chiều dài của chúng. Điều này tương phản với một số cảm ứng lực dạng nén giống như hình cột, thường có tỷ lệ ngược, hẹp hơn so với chiều cao.
Các cảm ứng lực dạng thanh - uốn được thiết kế sao cho các phần nhất định của thân cảm ứng lực uốn cong hoặc cong theo tải trọng ứng dụng. Chúng có xu hướng cung cấp một lượng lớn sức căng hoặc uốn cong ở các lực tương đối thấp, phù hợp cho các ứng dụng có tải trọng thấp hơn.
Cảm biến đo strain gauges được đặt trên bề mặt lồi sẽ kéo dài, trong khi những thiết bị này khi được đặt trên bề mặt lõm sẽ co lại. Điều này có nghĩa là luôn có hai bề mặt chịu biến dạng bằng nhau và ngược nhau, thuận tiện cho việc xử lý mạch toàn cầu hoặc bù nhiệt độ.

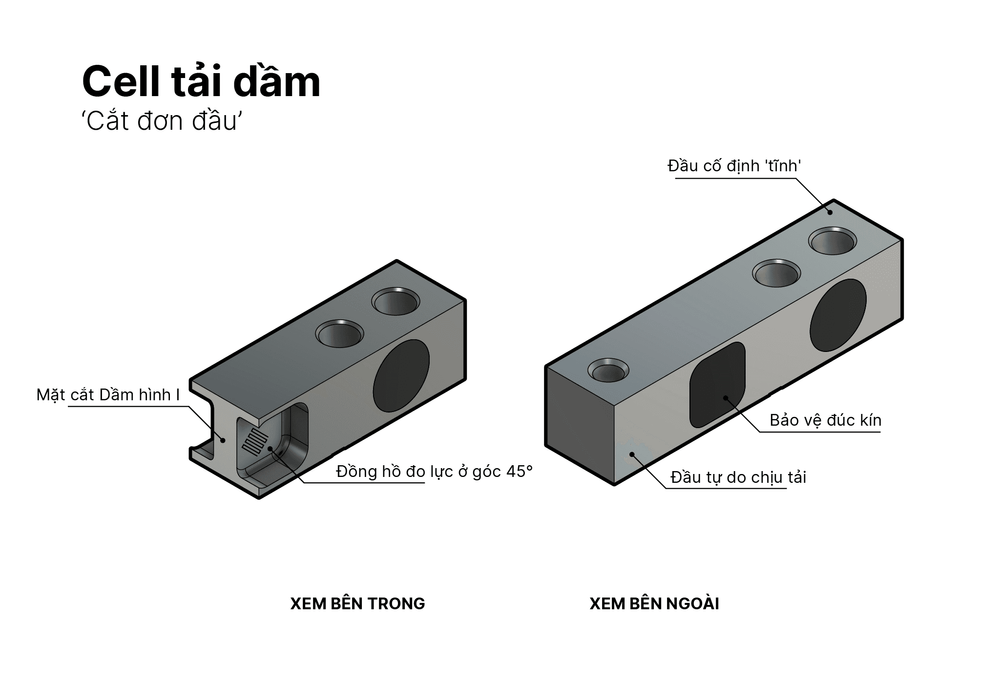

Các cảm ứng lực dạng thanh – cắt, mặc dù thoạt nhìn chúng có thể trông giống nhau nhưng hoạt động hơi khác một chút. Một hốc được gia công ở mỗi bên của cảm ứng lực, để lại một mảng dọc tương đối mỏng ở trung tâm. Điều này mang lại cho cảm ứng lực hình dạng mặt cắt ngang tương tự như dầm chữ I cấu trúc được thấy trong xây dựng, và với chúng, hầu hết các biến dạng cắt được tập trung trong mảng dọc mỏng này. Strain gauges được gắn trên các bề mặt bên của mảng này, ở góc 45 độ để phát hiện sự kéo căng. Đồng thời, mặt bích trên và dưới giúp chống lại bất kỳ moment hoặc uốn cong nào.
Các cảm ứng lực dạng thanh – cắt đã trở nên khá phổ biến cho các ứng dụng có tải trọng trung bình và cao, có khả năng chống chịu tuyệt vời với các lực bên. Chúng thường không được tạo ra cho ứng dụng cần tải trọng thấp do khó khăn trong việc tạo ra một mảng đủ mỏng để đạt được mức độ kéo căng cần thiết. Các cảm ứng lực dạng thanh – uốn và cảm ứng lực điểm đơn sẽ phù hợp hơn trong các trường hợp sử dụng như vậy.
