압축 로드 셀은 무엇인가요?
압축형 로드셀은 계량분야에서 일반적으로 사용되는 로드셀의 한 분류이며 대표적인 로드셀 유형중 하나입니다. 다른 유형의 타입은 예를 들면 빔 타입, 인장형, 싱글 포인트 타입 등이 있습니다. 압축형 로드셀은 이름에서 알 수 있듯이 미는 힘이나 누르는 힘을 측정하는데 사용이 되며, 일반적으로는 측정 또는 계량 대상의 아래에 설치됩니다. 인장형 로드셀과는 달리 이 제품군은 단방향으로 작동하며, 하향 압축력을 측정하도록 설계되었습니다. (인장형 로드셀도 압축을 측정할 수 있습니다.
압축형 로드셀의 실제적인 내부 구조나 기능은 모델이나 사용 목적에 따라 상당히 달라질 수 있습니다. 전단력, 굽힘, 링 비틀림, 컬럼측정 등을 기반으로 다양한 용도의 압축형 로드셀이 분류될 수 있고 이러한 타입의 로드셀의 주요 활용 분야 중 하나는 사일로 및 트럭 스케일과 같이 매우 고 용량의 정적 계량이 될 수 있습니다.
작동 원리
압축형 로드셀은 다른 모든 최신 로드셀과 마찬가지로 기본적으로 스트레인 게이지를 통해 힘 또는 무게를 전기 신호로 변화하는 일종의 변환센서입니다. 로드셀의 몸체에 부착된 스테레인 게이지가 변화하는 양을 통해 무게로 변환합니다. 압축 하중을 받는 경우 로드셀은 몸체가 눌리거나 변형되며, 이 때 부착된 스트레인 게이지도 함께 변형되어 전압의 변화가 감지됩니다. 이 효과는 초기 힘 또는 무게에 비례하여 계산될 수 있습니다.
디자인

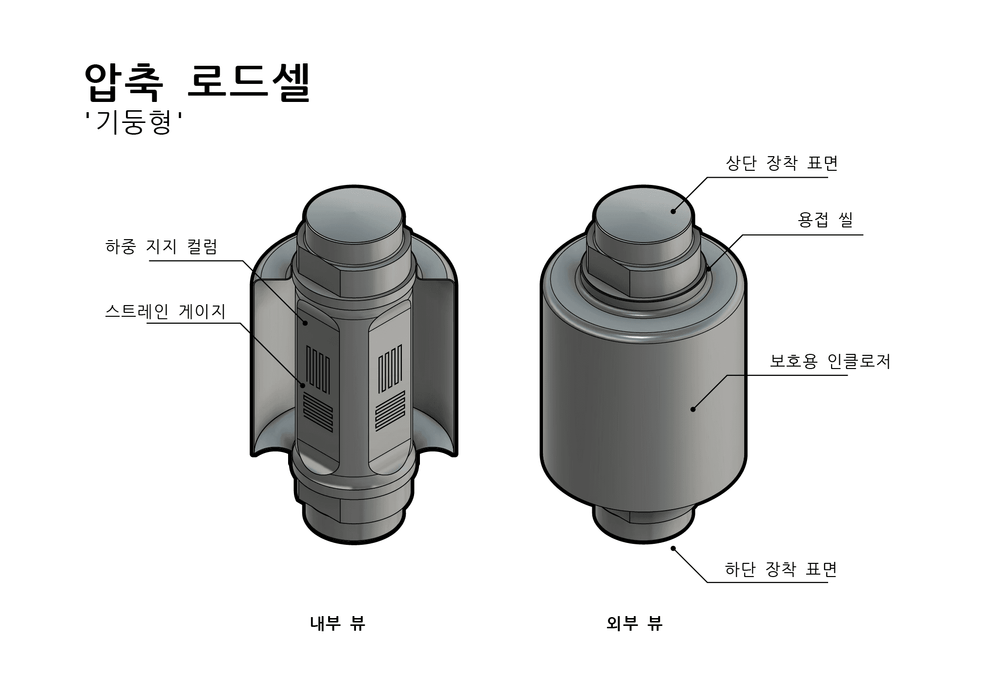

압축형 로드셀의 가장 전형적인 형태는 컬럼타입 또는 캐니스터 타입입니다. 두 형태 모두 상단과 하단의 지지면이 있는 원통형 디자인입니다. 내부에는 무게를 지탱하는 요소로 중앙 코어 또는 기둥이 있고 이는 상부 및 하부 구조와의 베어링 역할을 하게 됩니다. 스트레인 게이지는 이 기둥의 표면에 접착되어 하중이 인가되는 경우 변형량을 감지합니다. 일반적으로는 로드셀은 하우징으로 둘러싸여 있어 내부의 센서, 보드등의 장치를 외부환경으로부터 보호하고 격리합니다. 열악하거나 위험한 환경에서의 사용을 보장하기 위해 대부분 밀봉 처리되어 있습니다.
이 타입의 로드셀은 고용량 정적 계량이 필요한 분야에 가장 적합한 강력하고 정확한 솔루션입니다. 정확한 판독값을 보장하기 위해 설치 시 로드셀의 위치를 올바르게 정렬하는 것이 중요합니다. 일반적으로 이러한 작업은 특별히 설계된 마운팅 하드웨어, 계량 모듈과 조합하여 설치의 정확도를 높여줍니다.
다른 방식의 압축형 로드셀 형태로는 버튼형 로드셀이 포함되는데, 이 타입의 로드셀은 크기가 매우 작고, 높이가 낮으며 테스트 및 측정 어플리케이션에서 주로 사용됩니다. 또한 관통형 또는 도넛타입 로드셀은 장치부가 로드셀을 통과하여 설치될 수 있도록 중앙에 있는 개구부를 특징으로 합니다. 이러한 활용의 대표적인 예는 석유 및 가스 산업 내 펌프 모니터링 시스템이 있습니다.
플린텍 제품군
플린텍의 대량의 주문과 수량의 주문을 모두 수용할 수 있는 광범위한 압축형 로드셀을 보유하고 있습니다. 우리의 모든 제품은 전적으로 자체적으로 설계하고 제조하여 고품질의 높은 품질의 재료성능과 우수한 제작 품질을 보장합니다. 고유 한 것이 필요한 경우 맞춤형 솔루션으로 도와 드릴 수 있습니다. 저희가 제공하는 서비스는 기계 설계, 전기 및 소프트웨어 개발, 테스트 및 교정, 규제 및 인증 관리, 프로젝트 관리에 이르기까지 폭 넓은 서비스와 지원을 제공합니다.
