싱글 포인트 로드셀은 무엇인가요?
싱글 포인트 로드셀은 계량분야에서 일반적으로 사용되는 로드셀의 한 분류이며 대표적인 로드셀 유형중 하나입니다. 다른 유형의 타입은 예를 들면 압축형, 인장형, 빔 타입 등이 있습니다. 싱글 포인트 로드셀의 본질을 규정하는 가장 큰 특징은 오프 센터 하중도 수용될 수 있다는 점이 있습니다. 일반적으로 정확한 판독값을 유지하려면 하중이 집중되는 점이 로드셀과 정렬되어야 합니다. 싱글 포인트 로드셀은 기하학적인 설계로 인해 어느 정도의 유연성을 허용합니다. 때문에 로드셀에 무게가 고르게 분배되지 않은 경우에도 상대적으로 정확한 판독값을 유지할 수 있습니다.
이러한 기능은 하중이 부과되는 위치에 약간의 변동이 있을 수 있는 플랫폼 스케일에서 완벽한 성능을 발휘합니다. 플랫폼의 어느 위치에 물체를 올려놓더라도 무게는 정확성을 유지합니다. 실제로 이러한 특성은 각 공정의 배치에서 인적오류를 제거하기 때문에 정확도 면에서 큰 가치를 발휘합니다. 추가적으로 사용이 편리하고 간단하기 때문에 비용효율이 매우 높습니다. 플랫폼 구성 시에도 각 모퉁이에 배치하지 않고 단일 셀 구성을 사용하여 스케일을 구축할 수 있습니다.
작동 원리
싱글 포인트 로드셀은 다른 모든 최신 로드셀과 마찬가지로 기본적으로 스트레인 게이지를 통해 힘 또는 무게를 전기 신호로 변화하는 일종의 변환센서입니다. 로드셀의 몸체에 부착된 스테레인 게이지가 변화하는 양을 통해 무게로 변환합니다. 압축 하중을 받는 경우 로드셀은 몸체가 눌리거나 변형되며, 이 때 부착된 스트레인 게이지도 함께 변형되어 전압의 변화가 감지됩니다. 이 효과는 초기 힘 또는 무게에 비례하여 계산될 수 있습니다.
디자인

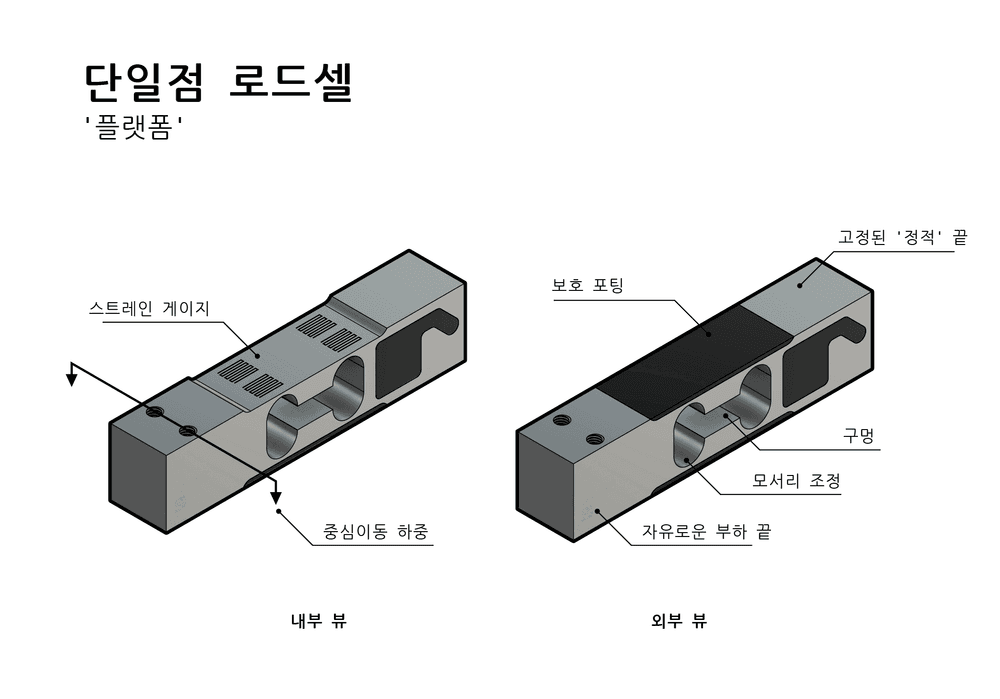

싱글 포인트 로드셀은 다양한 활용분야에 적합하도록 다양한 모양과 크기로 제공됩니다. 모든 모델에는 몸체에 기하학적으로 정확하게 커팅 가공된 내부 개구부가 적용되어 있습니다. 이 형상은 빔 타입 로드셀과 시각적으로 가장 쉽게 구분할 수 있는 점이기도 합니다. 이 홀은 로드셀 바디의 다양한 지점에서 금속의 두께를 제어하며, 오프 센터로드를 수용할 수 있는 셀의 핵심입니다.
싱글 포인트 로드셀은 일반적으로 스테인리스 스틸 또는 높은 등급의 알루미늄으로 구성되며, 알루미늄 모델의 경우 낮은 용량의 활용에 더욱 적합합니다. 이 제품은 필요한 환경 보호등급에 따라 밀폐 또는 용접 처리된 모델이 제공되며, 일부 모델은 위험 지역에서의 사용을 위해 ATEX인증되어 있습니다.
플린텍 제품군
플린텍의 대량의 주문과 수량의 주문을 모두 수용할 수 있는 광범위한 싱글 포인트 로드셀의 보유하고 있습니다. 우리의 모든 제품은 전적으로 자체적으로 설계하고 제조하여 고품질의 높은 품질의 재료성능과 우수한 제작 품질을 보장합니다. 특별한 사양 및 사이즈의 제품이 필요한 경우 맞춤형 솔루션을 제공 드립니다. 기계 설계, 전기 및 소프트웨어 개발, 테스트 및 교정, 규제 및 인증 관리, 프로젝트 관리에 이르기까지 다양한 서비스를 제공하고 있습니다. 우리가 어떻게 도움이 될 수 있는지에 대한 방법 및 자세한 내용은 당사에 문의주세요.
