빔타입 로드셀은 무엇입니까?

빔타입 로드셀은 계량분야에서 일반적으로 사용되는 로드셀의 한 분류이며 대표적인 로드셀 유형중 하나입니다. 다른 유형의 타입은 예를 들면 압축형, 인장형, 싱글 포인트 타입 등이 있습니다. 이러한 유형은 오늘날 가장 일반적으로 사용되는 대표적인 형태입니다.

빔 타입 로드셀은 무게를 받을 때 약간 휘어지는 간단한 외팔보 구조의 형태로 작동합니다. 일반적으로 한쪽 끝에 구조물과 고정되어 반대쪽은 구속이 없이 자유로운 다이빙보드와 같은 형태로 작동하지만, 더블엔드 빔타입의 모델은 해먹과 같이 양쪽 끝이 고정되고 중앙에서 하중을 받는 종단설계 구조의 제품도 있습니다. 또한 힘 자체를 측정하는지 또는 무게를 측정하는지에 따라 두가지 하위 분류로 구분될 수도 있습니다. 전단형 빔 로드셀이 전단면의 변형 및 뒤틀림을 측정하는 반면, 굽힘형 빔 로드셀은 굽힘에 대한 변형량을 측정합니다.

빔 로드셀은 광범위한 용량, 다양한 마운트 옵션 및 액세서리를 포괄하는 가장 폭넓고 다양한 로드셀의 분류입니다. 싱글 포인트 로드셀의 사용이 어려운 더 크고, 무거운 계량 장치 및 시스템에도 많이 적용됩니다.

빔타입 로드셀은 무엇입니까?

작동 원리

빔 타입 로드셀은 다른 모든 최신 로드셀과 마찬가지로 기본적으로 스트레인 게이지를 통해 힘 또는 무게를 전기 신호로 변화하는 일종의 변환센서입니다. 하중이 가해지면 로드셀의 몸체는 금속 재질의 탄성으로 인해 휘어지게 됩니다. 따라서 로드셀의 표면에 목적에 맞게 설치, 고정된 스트레인 게이지도 몸체와 함께 늘어나거나 압축됩니다. 이로 인해 전기 저항의 변화가 나타나고 회로 전체의 전압이 변합니다. 이 효과는 초기 힘 또는 무게에 비례하여 계산될 수 있습니다.

디자인

빔 타입 로드셀은 다양한 활용분야에 적합하도록 다양한 모양과 크기로 제공됩니다. 일반적으로 몸체의 길이에 비해 상대적으로 낮은 높이를 갖습니다. 길이에 비해 수직 프로파일이 비교적 낮습니다. 이는 높이에 비해 좁은 폭을 갖는 역전된 비율의 압축형 로드셀과 대비되는 점입니다.

굽힘형 빔 로드셀은 하중포인트에 하중이 감지되면 이에 대한 반응으로 특정 부분이 굽어지거나 휘어지도록 설계되었습니다. 상대적으로 적은 힘으로 많은 양의 변형이나 휨을 제공하는 경향이 있으며, 이는 저용량의 활용 분야에 더욱 적합합니다.

인장되어 볼록해진 표면에 놓인 스트레인 게이지는 인장방향으로 늘어나고 반대편인 오목한 표면에 놓은 스트레인 게이지는 반대로 수축하는 효과를 얻게 됩니다. 이는 동일하고 반대방향의 변형을 받는 동일한 두개의 표면이 있음을 의미하며, 이는 풀 브리지 회로를 구현하거나 온도보상 기능 구현을 용이하게 합니다.

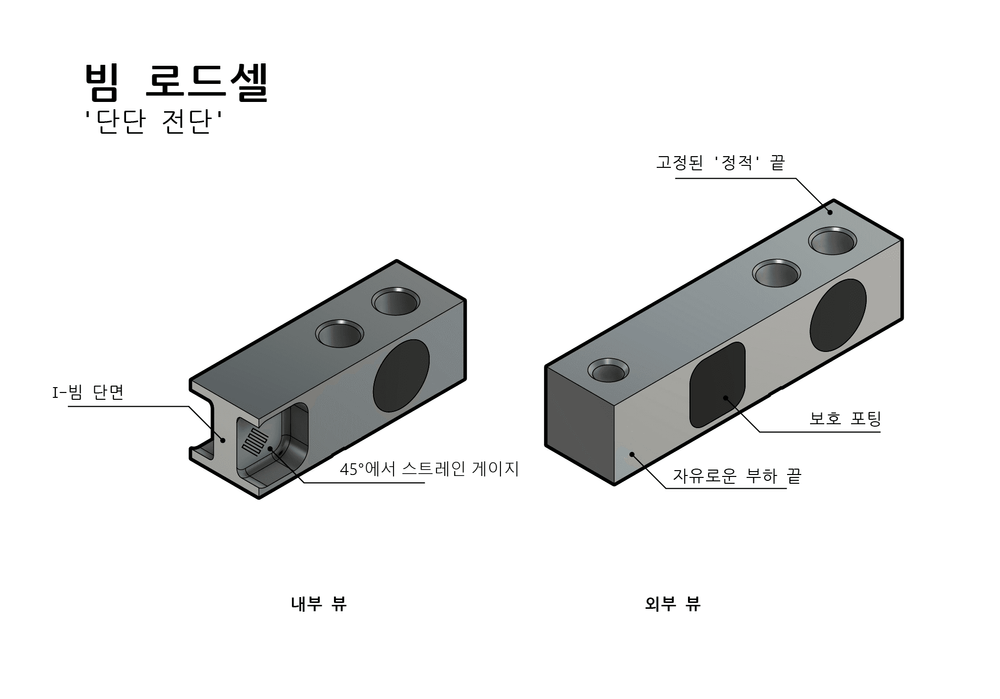

전단형 빔 로드셀은 언뜻 보기에 굽힘형과 비슷해 보이지만 조금은 다른 기능으로 작동합니다. 로드셀의 각 측면에 홈이 가공되어 있고 중앙에 비교적 얇은 수직 웹이 있습니다. 이는 건설현장에서 쉽게 볼 수 있는 I-빔과 유사한 단면을 제공합니다. 또한 하중이 주어졌을 때 이 얇고 수직인 웹에 전단력이 집중됩니다. 스트레인 게이지는 이 웹 의 측면 또는 원형 벽면에 45°각도로 장착되어 전달되는 압력을 감지합니다. 동시에 상단 및 하단 플랜지에서 모든 순간 발생하는 힘이나 굽힘을 감지합니다.

전단형 빔 로드셀은 일반적인 중량계량 또는 고중량 계량 분야에서 매우 대중적이고 폭넓게 사용되고 있으며, 측면 부하에 대한 뛰어난 저항력을 갖기 때문에 의도치 않은 외부의 충격이나 환경에도 잘 작동합니다. 필요한 변형 수준을 얻기 위해서는 웹을 얇게 만들어야 하기 때문에 일반적으로 저용량 목적으로는 알맞지 않습니다. 벤딩 빔과 싱글포인트 타입 로드셀이 이러한 저용량 목적에는 더 부합합니다.

플린텍 제품군

플린텍의 대량의 주문과 수량의 주문을 모두 수용할 수 있는 광범위한 빔 타입 로드셀의 보유하고 있습니다. 우리의 모든 제품은 전적으로 자체적으로 설계하고 제조하여 고품질의 높은 품질의 재료성능과 우수한 제작 품질을 보장합니다. 특별한 사양 및 사이즈의 제품이 필요한 경우 맞춤형 솔루션을 제공 드립니다. 기계 설계, 전기 및 소프트웨어 개발, 테스트 및 교정, 규제 및 인증 관리, 프로젝트 관리에 이르기까지 다양한 서비스를 제공하고 있습니다. 우리가 어떻게 도움이 될 수 있는지에 대한 방법 및 자세한 내용은 당사에 문의주세요.
